الجهد االكهربى: 6/10 كيلو فولت، 8.7/15 كيلو فولت، 19/33 كيلو فولت، 26/35 كيلو فولت
الموديل: YJLV22 YJLV32 YJLV42...
التطبيقات:
محطة فرعية
إدارة إمدادات الطاقة
المصانع الصناعية في الهواء الطلق، تحت الأرض، تحت الماء
قناة داخلية وكابل
المزايا:
السعر المنخفض، الوزن الخفيف، مضادات الأكسدة، الخ.

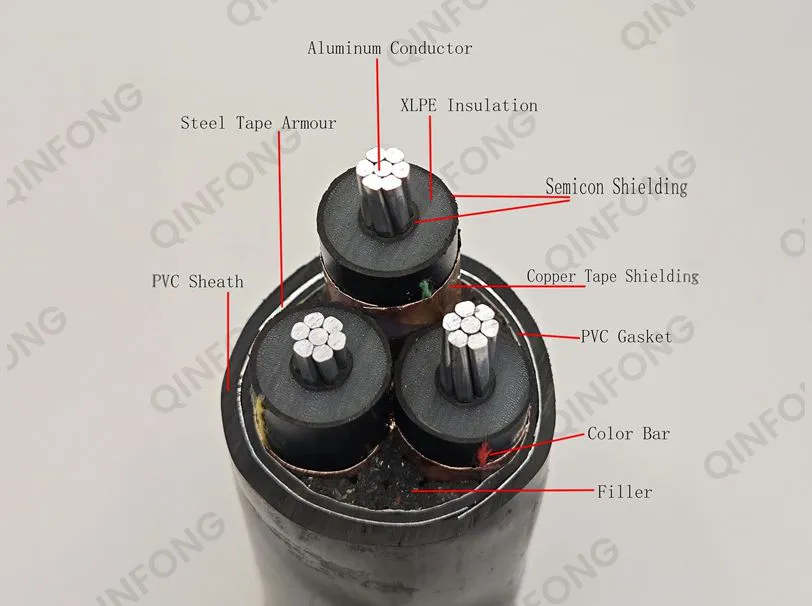

موصل: ألومنيوم خالي من الأكسجين
التدريع موصل: خليط أشباه الموصلات غير المعدنية
العزل: البولي إيثيلين المتشابك
درع العزل: خليط أشباه الموصلات غير المعدنية
الدرع المعدني: الشريط النحاسي
حشو: مادة غير استرطابية
ملزم: قماش غير منسوج مقاوم للرطوبة
تعزيز: التدريع بشريط فولاذي (يتم تخصيصه)
الغلاف الخارجي: بولي كلوريد الفينيل/PE/LSZH
الممتلكات المادية:
موصل أقصى درجة حرارة التشغيل:
70 درجة مئوية (عزل PVC)، 90 درجة مئوية (عزل XLPE)
درجة حرارة التشغيل الدنيا:
-5°C (غلاف PVC أو LSZH)، -20°C (غلاف PE)
درجة حرارة الدائرة القصيرة (لا تزيد عن 5 ثواني):
140 درجة مئوية - 160 درجة مئوية (عزل PVC)، 250 درجة مئوية (عزل XLPE)
المعلمات الفنية
| كابل موصل ألومنيوم ثلاثي النواة (6/10 كيلو فولت) | |||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الحشية البلاستيكية | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×70 | 3.4 | 1.8 | 0.5 | 2.6 | 56 | 3700 | 0.443 | 175 | 167 |
| 3×95 | 3.4 | 2 | 0.5 | 2.7 | 60 | 4300 | 0.32 | 211 | 199 |
| 3×120 | 3.4 | 2 | 0.5 | 2.8 | 63 | 4800 | 0.253 | 241 | 226 |
| 3×150 | 3.4 | 2 | 0.5 | 3.0 | 66 | 5300 | 0.206 | 271 | 251 |
| 3×185 | 3.4 | 2.2 | 0.5 | 3.1 | 70 | 6000 | 0.164 | 310 | 284 |
| 3×240 | 3.4 | 2.2 | 0.5 | 3.3 | 77 | 7000 | 0.125 | 364 | 329 |
| 3 × 300 | 3.4 | 2.2 | 0.8 | 3.5 | 81 | 8000 | 0.100 | 413 | 369 |
| 3 × 400 | 3.4 | 2.4 | 0.8 | 3.6 | 84 | 9300 | 0.0778 | 470 | 415 |
| كابل موصل ألومنيوم ثلاثي النواة (8.7/15 كيلو فولت) | |||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الحشية البلاستيكية | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×70 | 4.5 | 1.8 | 0.5 | 2.8 | 61 | 4200 | 0.443 | 175 | 167 |
| 3×95 | 4.5 | 2 | 0.5 | 2.9 | 66 | 4800 | 0.32 | 211 | 199 |
| 3×120 | 4.5 | 2 | 0.5 | 3 | 69 | 5350 | 0.253 | 241 | 226 |
| 3×150 | 4.5 | 2 | 0.5 | 3.1 | 73 | 6000 | 0.206 | 271 | 251 |
| 3×185 | 4.5 | 2.2 | 0.5 | 3.3 | 77 | 6500 | 0.164 | 310 | 284 |
| 3×240 | 4.5 | 2.2 | 0.5 | 3.4 | 81 | 7650 | 0.125 | 364 | 329 |
| 3 × 300 | 4.5 | 2.2 | 0.8 | 3.6 | 88 | 9500 | 0.100 | 413 | 369 |
| 3 × 400 | 4.5 | 2.4 | 0.8 | 3.8 | 92 | 10000 | 0.0778 | 470 | 415 |
| كابل موصل ألومنيوم ثلاثي النواة (12/20 كيلو فولت) | |||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الحشية البلاستيكية | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×70 | 5.5 | 1.9 | 0.5 | 3 | 67 | 4850 | 0.443 | 175 | 167 |
| 3×95 | 5.5 | 1.9 | 0.5 | 3.1 | 71 | 5400 | 0.32 | 211 | 199 |
| 3×120 | 5.5 | 2 | 0.5 | 3.2 | 75 | 6000 | 0.253 | 241 | 226 |
| 3×150 | 5.5 | 2 | 0.5 | 3.3 | 78 | 6500 | 0.206 | 271 | 251 |
| 3×185 | 5.5 | 2.1 | 0.5 | 3.4 | 81 | 7200 | 0.164 | 310 | 284 |
| 3×240 | 5.5 | 2.2 | 0.5 | 3.7 | 89 | 9150 | 0.125 | 364 | 329 |
| 3 × 300 | 5.5 | 2.3 | 0.5 | 3.8 | 94 | 10300 | 0.100 | 413 | 369 |
| 3 × 400 | 5.5 | 2.4 | 0.8 | 4.0 | 96 | 11800 | 0.0778 | 470 | 415 |
| كابل موصل ألومنيوم ثلاثي النواة (18/30 كيلو فولت، 19/33 كيلو فولت، 26/35 كيلو فولت) | |||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الحشية البلاستيكية | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×70 | 8.0 | 2.3 | 0.8 | 3.3 | 77 | 6200 | 0.443 | 175 | 167 |
| 3×95 | 8.0 | 2.4 | 0.8 | 3.5 | 82 | 7000 | 0.32 | 211 | 199 |
| 3×120 | 8.0 | 2.4 | 0.8 | 3.6 | 86 | 8400 | 0.253 | 241 | 226 |
| 3×150 | 8.0 | 2.5 | 0.8 | 3.7 | 89 | 9000 | 0.206 | 271 | 251 |
| 3×185 | 8.0 | 2.5 | 0.8 | 3.9 | 93 | 9850 | 0.164 | 310 | 284 |
| 3×240 | 8.0 | 2.6 | 0.8 | 4.0 | 100 | 11100 | 0.125 | 364 | 329 |
| 3 × 300 | 8.0 | 2.7 | 0.8 | 4.2 | 104 | 12400 | 0.100 | 413 | 369 |
