الجهد: 6/10 كيلو فولت، 8.7/15 كيلو فولت، 19/33 كيلو فولت، 26/35 كيلو فولت
الموديل: YJV22 YJV32 YJV42...
التطبيقات:
محطة فرعية
إدارة إمدادات الطاقة
المصانع الصناعية في الهواء الطلق، تحت الأرض، تحت الماء
قناة داخلية وكابل
المزايا:
تنعكس المزايا بشكل أساسي في التوصيل الكهربائي الجيد والمقاومة الجيدة للتآكل ومقاومة الأكسدة وسهولة الصيانة والإصلاح.

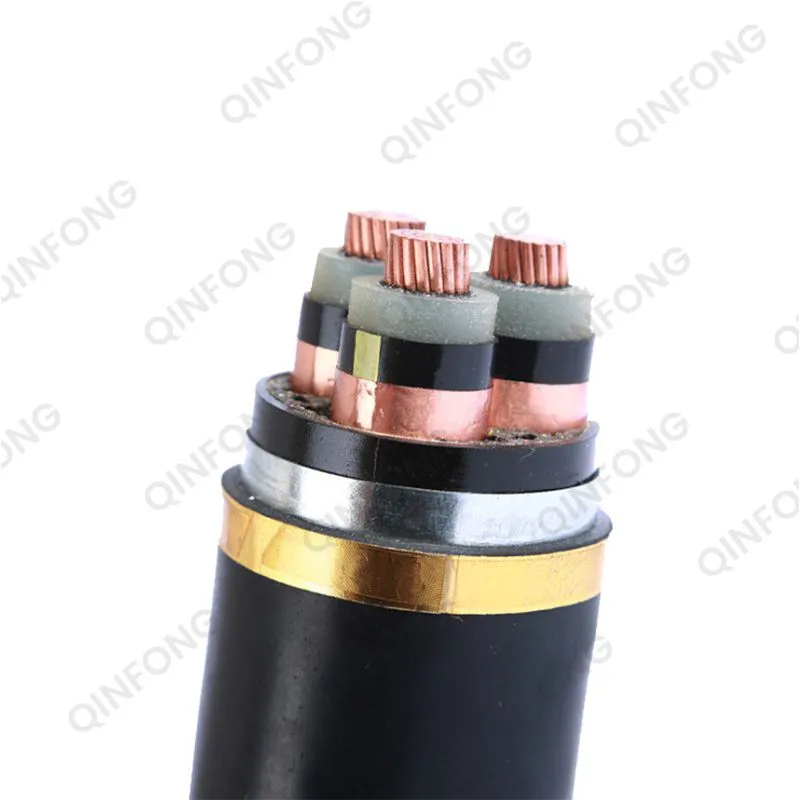

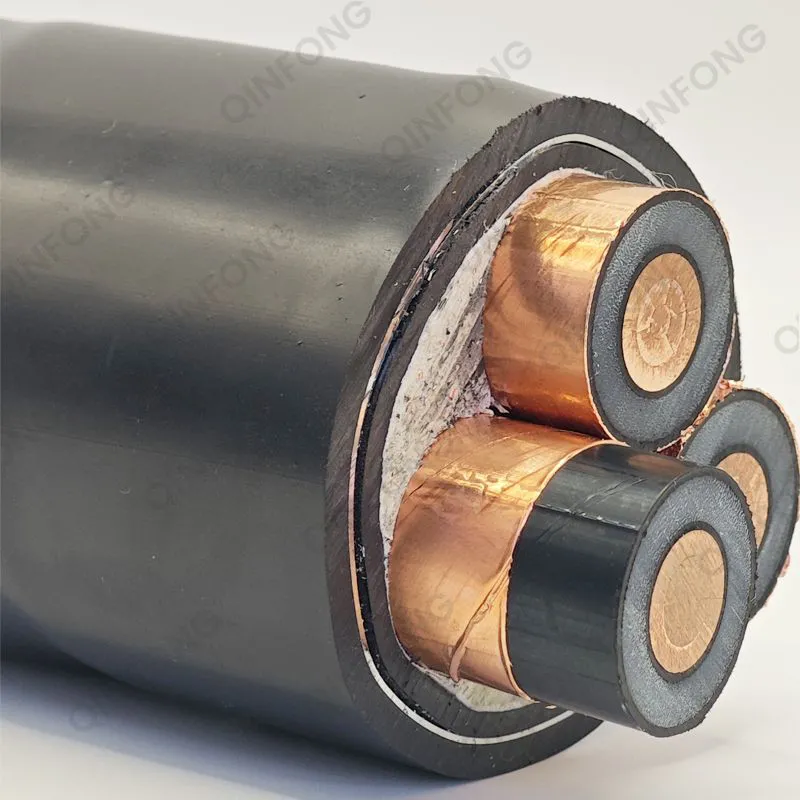

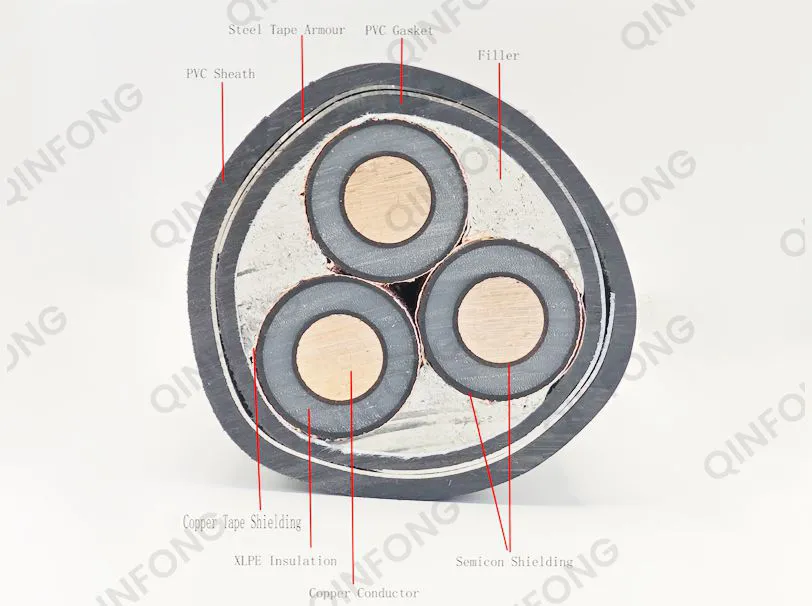

موصل: النحاس الخالي من الأكسجين
التدريع موصل: خليط أشباه الموصلات غير المعدنية
العزل: البولي إيثيلين المتشابك
درع العزل: خليط أشباه الموصلات غير المعدنية
الدرع المعدني: الشريط النحاسي
حشو: مادة غير استرطابية
ملزم: قماش غير منسوج مقاوم للرطوبة
تعزيز: تدريع الشريط الفولاذي (حسب الطلب)
الغلاف الخارجي: بولي كلوريد الفينيل/PE/LSZH
الممتلكات المادية:
موصل أقصى درجة حرارة التشغيل:
70 درجة مئوية (عزل PVC)، 90 درجة مئوية (عزل XLPE)
درجة حرارة التشغيل الدنيا:
-5°C (غلاف PVC أو LSZH)، -20°C (غلاف PE)
درجة حرارة الدائرة القصيرة (لا تزيد عن 5 ثواني):
140 درجة مئوية - 160 درجة مئوية (عزل PVC)، 250 درجة مئوية (عزل XLPE)
المعلمات الفنية
| كابل موصل نحاسي ثلاثي النواة (6/10 كيلو فولت) | |||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الحشية البلاستيكية | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×35 | 3.4 | 1.6 | 0.5 | 2.4 | 50 | 3500 | 0.524 | 154 | 151 |
| 3 × 50 | 3.4 | 1.8 | 0.5 | 2.5 | 53 | 4000 | 0.387 | 183 | 178 |
| 3×70 | 3.4 | 1.8 | 0.5 | 2.6 | 57 | 5000 | 0.268 | 225 | 215 |
| 3×95 | 3.4 | 2 | 0.5 | 2.7 | 60 | 5850 | 0.193 | 272 | 257 |
| 3×120 | 3.4 | 2 | 0.5 | 2.9 | 64 | 7150 | 0.153 | 310 | 290 |
| 3×150 | 3.4 | 2 | 0.5 | 3.0 | 68 | 8200 | 0.124 | 348 | 323 |
| 3×185 | 3.4 | 2.2 | 0.5 | 3.1 | 71 | 9300 | 0.0991 | 396 | 363 |
| 3×240 | 3.4 | 2.2 | 0.5 | 3.3 | 78 | 11500 | 0.0754 | 462 | 418 |
| 3 × 300 | 3.4 | 2.2 | 0.8 | 3.4 | 83 | 13550 | 0.0601 | 523 | 467 |
| 3 × 400 | 3.4 | 2.4 | 0.8 | 3.6 | 86 | 17400 | 0.047 | 582 | 515 |
| كابل موصل نحاسي ثلاثي النواة (8.7/15 كيلو فولت) | |||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الحشية البلاستيكية | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×35 | 4.5 | 1.6 | 0.5 | 2.6 | 55 | 4100 | 0.524 | 154 | 151 |
| 3 × 50 | 4.5 | 1.8 | 0.5 | 2.7 | 57 | 4500 | 0.387 | 183 | 178 |
| 3×70 | 4.5 | 1.8 | 0.5 | 2.8 | 61 | 5500 | 0.268 | 225 | 215 |
| 3×95 | 4.5 | 2 | 0.5 | 2.9 | 66 | 6500 | 0.193 | 272 | 257 |
| 3×120 | 4.5 | 2 | 0.5 | 3.0 | 69 | 7600 | 0.153 | 310 | 290 |
| 3×150 | 4.5 | 2 | 0.5 | 3.1 | 73 | 8700 | 0.124 | 348 | 323 |
| 3×185 | 4.5 | 2.2 | 0.5 | 3.3 | 77 | 9950 | 0.0991 | 396 | 363 |
| 3×240 | 4.5 | 2.2 | 0.5 | 3.4 | 81 | 12200 | 0.0754 | 462 | 418 |
| 3 × 300 | 4.5 | 2.2 | 0.8 | 3.6 | 88 | 15000 | 0.0601 | 523 | 467 |
| 3 × 400 | 4.5 | 2.4 | 0.8 | 3.8 | 92 | 18500 | 0.047 | 582 | 515 |
| كابل موصل نحاسي ثلاثي النواة (12/20 كيلو فولت) | |||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الحشية البلاستيكية | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×35 | 5.5 | 1.7 | 0.5 | 2.8 | 59 | 4300 | 0.524 | 154 | 151 |
| 3 × 50 | 5.5 | 1.8 | 0.5 | 2.9 | 62 | 5000 | 0.387 | 183 | 178 |
| 3×70 | 5.5 | 1.9 | 0.5 | 3.0 | 66 | 5800 | 0.268 | 225 | 215 |
| 3×95 | 5.5 | 1.9 | 0.5 | 3.2 | 68 | 7000 | 0.193 | 272 | 257 |
| 3×120 | 5.5 | 2 | 0.5 | 3.3 | 70 | 7850 | 0.153 | 310 | 290 |
| 3×150 | 5.5 | 2 | 0.5 | 3.4 | 74 | 9150 | 0.124 | 348 | 323 |
| 3×185 | 5.5 | 2.1 | 0.5 | 3.5 | 80 | 10500 | 0.0991 | 396 | 363 |
| 3×240 | 5.5 | 2.2 | 0.5 | 3.7 | 88 | 13550 | 0.0754 | 462 | 418 |
| 3 × 300 | 5.5 | 2.3 | 0.5 | 3.9 | 92 | 15850 | 0.0601 | 523 | 467 |
| 3 × 400 | 5.5 | 2.4 | 0.8 | 4.0 | 96 | 18300 | 0.047 | 582 | 515 |
| موصل نحاسي للكابل ثلاثي النواة (18/30 كيلو فولت، 19/33 كيلو فولت، 26/35 كيلو فولت) | |||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الحشية البلاستيكية | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3 × 50 | 8.0 | 2.2 | 0.8 | 3.2 | 75 | 6650 | 0.387 | 183 | 178 |
| 3×70 | 8.0 | 2.3 | 0.8 | 3.3 | 78 | 7650 | 0.268 | 225 | 215 |
| 3×95 | 8.0 | 2.4 | 0.8 | 3.5 | 83 | 8700 | 0.193 | 272 | 257 |
| 3×120 | 8.0 | 2.4 | 0.8 | 3.6 | 87 | 10700 | 0.153 | 310 | 290 |
| 3×150 | 8.0 | 2.5 | 0.8 | 3.7 | 90 | 11750 | 0.124 | 348 | 323 |
| 3×185 | 8.0 | 2.5 | 0.8 | 3.9 | 94 | 13500 | 0.0991 | 396 | 363 |
| 3×240 | 8.0 | 2.6 | 0.8 | 4.0 | 100 | 15500 | 0.0754 | 462 | 418 |
| 3 × 300 | 8.0 | 2.7 | 0.8 | 4.2 | 106 | 17800 | 0.0601 | 523 | 467 |
