الجهد: 0.6/1 كيلو فولت
الموديل: YJLV
طلب:
نقل الطاقة
الأنظمة الكهربائية في المباني
التحكم الصناعي والأتمتة
مواصلات
المزايا:
تشمل مزايا كابل الطاقة الأساسي المصنوع من الألومنيوم بشكل أساسي التكلفة المنخفضة والوزن الخفيف والمقاومة الجيدة للتآكل ومقاومة الأكسدة.

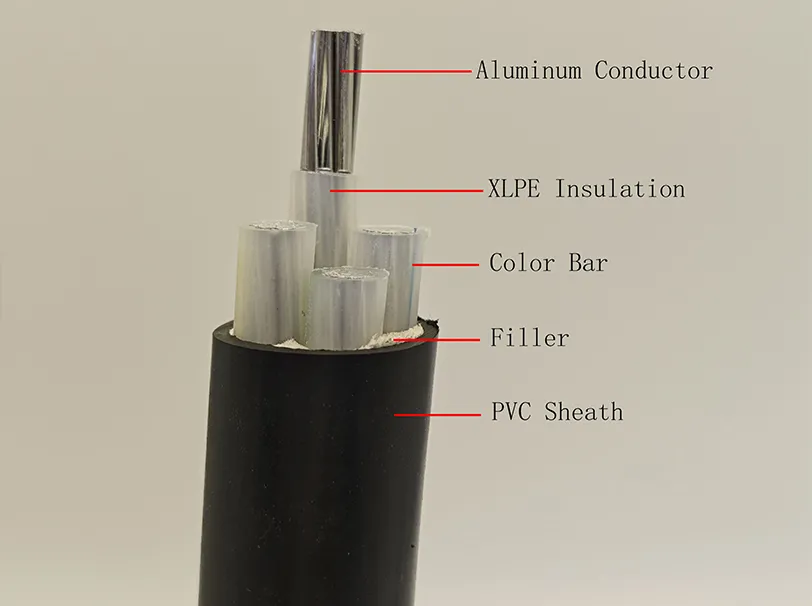

موصل: ألومنيوم خالي من الأكسجين
المواد العازلة: البولي ايثيلين المتشابك
لون العزل: اللون الطبيعي أو ليتم تخصيصها
مادة الحشو: مادة غير استرطابية
الغلاف الداخلي: بولي كلوريد الفينيل
الغلاف الخارجي: بولي كلوريد الفينيل/PE
غمد اللون: أسود
الممتلكات المادية:
أقصى درجة حرارة التشغيل للموصل:
70 درجة مئوية (عزل PVC)، 90 درجة مئوية (عزل XLPE)
درجة حرارة التشغيل الدنيا:
-5°C (غلاف PVC أو LSZH)، -20°C (غلاف PE)
درجة حرارة ماس كهربائى (لا تزيد عن 5 ثوان):
140 درجة مئوية - 160 درجة مئوية (عزل PVC)، 250 درجة مئوية (عزل XLPE)
المعلمات التقنية
| كابل الطاقة المُغلف بـ 3+1 موصل ألومنيوم XLPE المعزول بـ PVC (0.6/1KV) | |||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×16+1×10 | 0.7/0.7 | 1.8 | 19.4 | 370 | 1.91/3.08 | 65 | 85 |
| 3×25+1×16 | 0.9/0.7 | 1.8 | 22.8 | 520 | 1.20/1.91 | 87 | 110 |
| 3×35+1×16 | 0.9/0.7 | 1.8 | 25.1 | 650 | 0.868/1.91 | 105 | 130 |
| 3×50+1×25 | 1.0/0.9 | 1.8 | 28.2 | 780 | 0.641/1.20 | 130 | 160 |
| 3×70+1×35 | 1.1/0.9 | 1.9 | 31.9 | 1050 | 0.443/0.868 | 165 | 195 |
| 3×95+1×50 | 1.1/1.0 | 2.1 | 35.7 | 1460 | 0.320/0.641 | 205 | 235 |
| 3×120+1×70 | 12./1.1 | 2.2 | 39.6 | 1820 | 0.253/0.443 | 240 | 265 |
| 3×150+1×70 | 1.4/1.1 | 2.3 | 43.6 | 2150 | 0.206/0.443 | 270 | 300 |
| 3×185+1×95 | 1.6/1.1 | 2.5 | 49.8 | 2725 | 0.164/0.320 | 315 | 340 |
| 3×240+1×120 | 1.7/1.2 | 2.7 | 55.3 | 3480 | 0.125/0.253 | 375 | 395 |
| 3×300+1×150 | 1.8/1.4 | 2.9 | 57.0 | 4230 | 0.100/0.206 | 435 | 445 |
| 3×400+1×185 | 2.0/1.7 | 3.1 | 70.0 | 5520 | 0.0778/0.164 | 510 | 510 |
| كابل الطاقة المُغلف بـ 4+1-Core من الألومنيوم XLPE المعزول بـ PVC (0.6/1KV) | |||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 4×16+1×10 | 0.7/0.7 | 1.8 | 21.3 | 450 | 1.91/3.08 | 65 | 85 |
| 4×25+1×16 | 0.9/0.7 | 1.8 | 25.7 | 650 | 1.20/1.91 | 87 | 110 |
| 4×35+1×16 | 0.9/0.7 | 1.8 | 28.2 | 795 | 0.868/1.91 | 105 | 130 |
| 4×50+1×25 | 1.0/0.9 | 1.9 | 28.9 | 1020 | 0.641/1.20 | 130 | 160 |
| 4×70+1×35 | 1.1/0.9 | 2.0 | 32.2 | 1360 | 0.443/0.868 | 165 | 195 |
| 4×95+1×50 | 1.1/1.0 | 2.2 | 36.9 | 1870 | 0.320/0.641 | 205 | 235 |
| 4×120+1×70 | 12./1.1 | 2.3 | 40.8 | 2342 | 0.253/0.443 | 240 | 265 |
| 4×150+1×70 | 1.4/1.1 | 2.5 | 44.7 | 2778 | 0.206/0.443 | 270 | 300 |
| 4×185+1×95 | 1.6/1.1 | 2.7 | 50.7 | 3495 | 0.164/0.320 | 315 | 340 |
| 4×240+1×120 | 1.7/1.2 | 2.9 | 56.4 | 4416 | 0.125/0.253 | 375 | 395 |
| 4×300+1×150 | 1.8/1.4 | 3.1 | 64.0 | 5422 | 0.100/0.206 | 435 | 445 |
| كابل الطاقة المُغلف بـ 3+2 موصل ألومنيوم XLPE المعزول بـ PVC (0.6/1KV) | |||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×16+2×10 | 0.7/0.7 | 1.8 | 20.8 | 425 | 1.91/3.08 | 65 | 85 |
| 3×25+2×16 | 0.9/0.7 | 1.8 | 25.2 | 600 | 1.20/1.91 | 87 | 110 |
| 3×35+2×16 | 0.9/0.7 | 1.8 | 26.8 | 720 | 0.868/1.91 | 105 | 130 |
| 3×50+2×25 | 1.0/0.9 | 1.9 | 28.7 | 955 | 0.641/1.20 | 130 | 160 |
| 3×70+2×35 | 1.1/0.9 | 2.0 | 33.7 | 1230 | 0.443/0.868 | 165 | 195 |
| 3×95+2×50 | 1.1/1.0 | 2.2 | 38.3 | 1706 | 0.320/0.641 | 205 | 235 |
| 3×120+2×70 | 12./1.1 | 2.3 | 43.2 | 2180 | 0.253/0.443 | 240 | 265 |
| 3×150+2×70 | 1.4/1.1 | 2.4 | 46.5 | 2525 | 0.206/0.443 | 270 | 300 |
| 3×185+2×95 | 1.6/1.1 | 2.6 | 51.9 | 3195 | 0.164/0.320 | 315 | 340 |
| 3×240+2×120 | 1.7/1.2 | 2.8 | 58.0 | 4050 | 0.125/0.253 | 375 | 395 |
| 3×300+2×150 | 1.8/1.4 | 3.0 | 64.2 | 4983 | 0.100/0.206 | 435 | 445 |
