الجهد: 0.6/1 كيلو فولت
الموديل: YJV22 YJV32 YJV42...
طلب:
نقل الطاقة
الأنظمة الكهربائية في المباني
التحكم الصناعي والأتمتة
مواصلات
المزايا:
تنعكس مزايا كابلات الطاقة النحاسية بشكل أساسي في خصائصها الفيزيائية والكهربائية، بما في ذلك المقاومة المنخفضة، القوة العالية، الليونة الجيدة، مقاومة التعب القوية، الاستقرار الجيد، القدرة الاستيعابية الكبيرة للتيار، فقدان الجهد المنخفض، استهلاك منخفض للطاقة، درجة حرارة تسخين منخفضة ومقاومة الأكسدة ومقاومة التآكل.

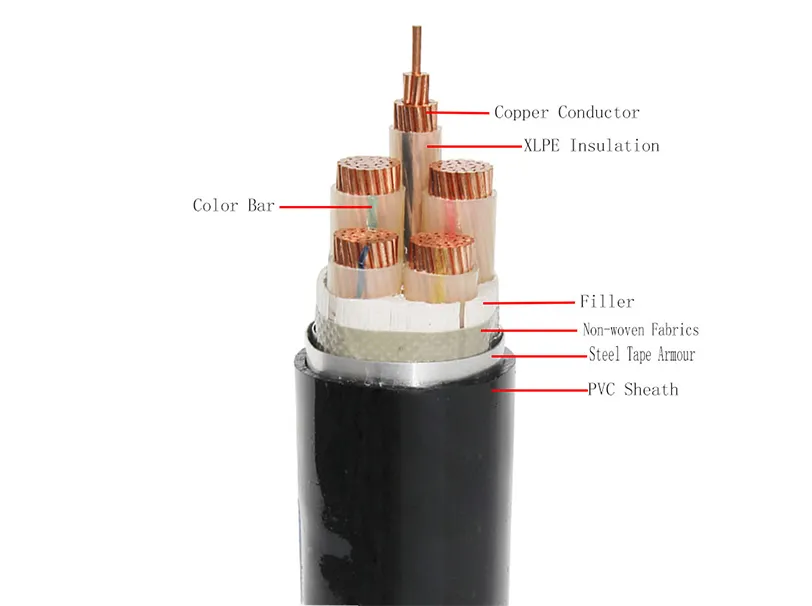

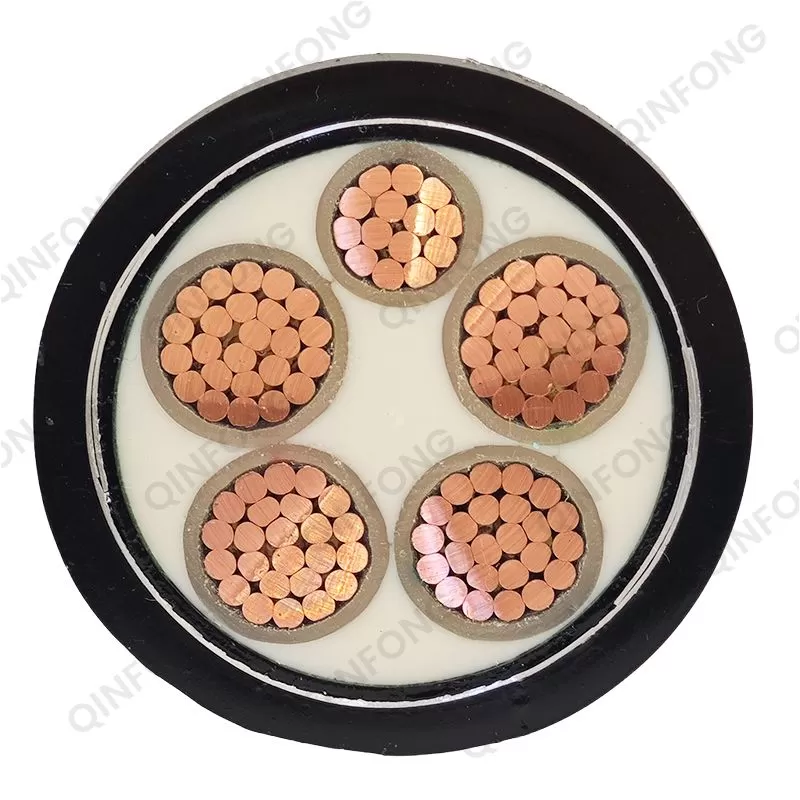

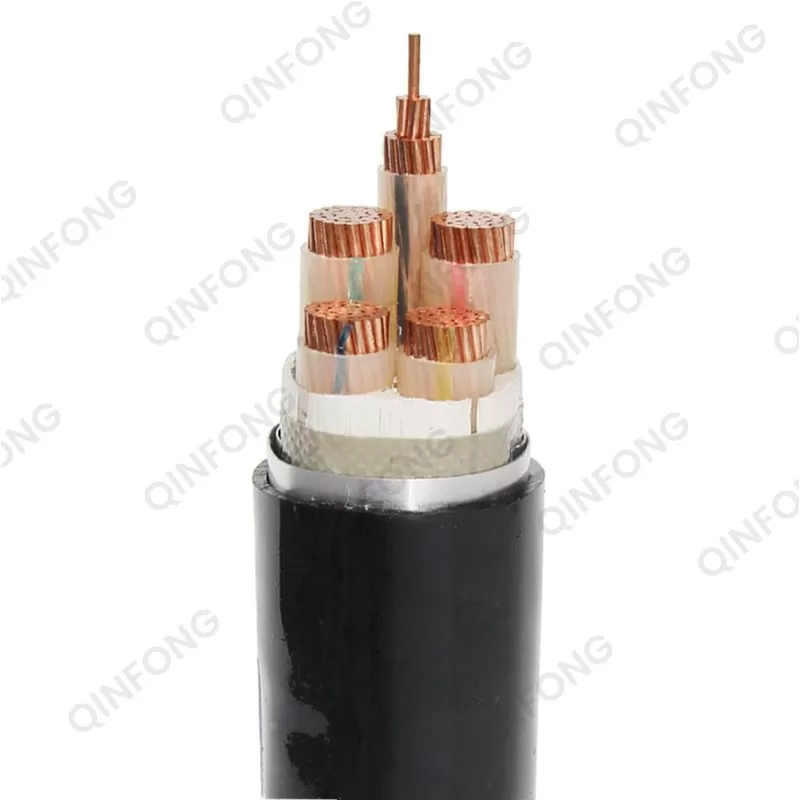

موصل: النحاس الخالي من الأكسجين
المواد العازلة: البولي ايثيلين المتشابك
لون العزل: اللون الطبيعي أو ليتم تخصيصها
مادة الحشو: مادة غير استرطابية
الغلاف الداخلي: بولي كلوريد الفينيل
تعزيز: شريط فولاذي مدرع (أو ليتم تخصيصه)
الغلاف الخارجي: بولي كلوريد الفينيل/PE
غمد اللون: أسود
الممتلكات المادية:
أقصى درجة حرارة التشغيل للموصل:
70 درجة مئوية (عزل PVC)، 90 درجة مئوية (عزل XLPE)
درجة حرارة التشغيل الدنيا:
-5°C (غلاف PVC أو LSZH)، -20°C (غلاف PE)
درجة حرارة ماس كهربائى (لا تزيد عن 5 ثوان):
140 درجة مئوية - 160 درجة مئوية (عزل PVC)، 250 درجة مئوية (عزل XLPE)
المعلمات التقنية
| 3+1 موصل نحاسي أساسي بشريط فولاذي معزول XLPE كابل الطاقة المُغلف بـ PVC (0.6/1KV) | ||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×4+1×2.5 | 0.7/0.7 | 0.2 | 1.8 | 15.5 | 368 | 4.61/7.41 | 37 | 51 |
| 3×6+1×4 | 0.7/0.7 | 0.2 | 1.8 | 16.8 | 465 | 3.08/4.61 | 47 | 64 |
| 3×10+1×6 | 0.7/0.7 | 0.2 | 1.8 | 19.3 | 633 | 1.83/3.08 | 65 | 86 |
| 3×16+1×10 | 0.7/0.7 | 0.2 | 1.8 | 22.1 | 890 | 1.15/1.83 | 84 | 110 |
| 3×25+1×16 | 0.9/0.7 | 0.2 | 1.8 | 25.1 | 1272 | 0.727/1.15 | 110 | 140 |
| 3×35+1×16 | 0.9/0.7 | 0.2 | 1.8 | 26.8 | 1583 | 0.524/1.15 | 135 | 170 |
| 3×50+1×25 | 1.0/0.9 | 0.2 | 1.9 | 30.2 | 2030 | 0.387/0.727 | 170 | 205 |
| 3×70+1×35 | 1.1/0.9 | 0.2 | 2.0 | 35.1 | 2810 | 0.268/0.524 | 215 | 250 |
| 3×95+1×50 | 1.1/1.0 | 0.5 | 2.2 | 40.4 | 4135 | 0.193/0.387 | 265 | 300 |
| 3×120+1×70 | 12./1.1 | 0.5 | 2.3 | 45 | 5135 | 0.153/0.268 | 310 | 345 |
| 3×150+1×70 | 1.4/1.1 | 0.5 | 2.5 | 49.1 | 6120 | 0.124/0.268 | 350 | 385 |
| 3×185+1×95 | 1.6/1.1 | 0.5 | 2.8 | 54.3 | 7616 | 0.0991/0.193 | 405 | 435 |
| 3×240+1×120 | 1.7/1.2 | 0.5 | 2.8 | 59.1 | 9679 | 0.0754/0.153 | 480 | 500 |
| 3×300+1×150 | 1.8/1.4 | 0.5 | 3.0 | 66.0 | 11889 | 0.0601/0.124 | 555 | 565 |
| 4+1 موصل نحاس أساسي بشريط فولاذي معزول XLPE كابل الطاقة المُغلف بـ PVC (0.6/1KV) | ||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 4×4+1×2.5 | 0.7/0.7 | 0.2 | 1.8 | 16.3 | 434 | 4.61/7.41 | 37 | 51 |
| 4×6+1×4 | 0.7/0.7 | 0.2 | 1.8 | 17.7 | 549 | 3.08/4.61 | 47 | 64 |
| 4×10+1×6 | 0.7/0.7 | 0.2 | 1.8 | 20.3 | 759 | 1.83/3.08 | 65 | 86 |
| 4×16+1×10 | 0.7/0.7 | 0.2 | 1.8 | 24 | 1079 | 1.15/1.83 | 84 | 110 |
| 4×25+1×16 | 0.9/0.7 | 0.2 | 1.8 | 28.1 | 1557 | 0.727/1.15 | 110 | 140 |
| 4×35+1×16 | 0.9/0.7 | 0.2 | 1.9 | 29.6 | 1962 | 0.524/1.15 | 135 | 170 |
| 4×50+1×25 | 1.0/0.9 | 0.2 | 2.0 | 34 | 2601 | 0.387/0.727 | 170 | 205 |
| 4×70+1×35 | 1.1/0.9 | 0.2 | 2.2 | 40.3 | 3916 | 0.268/0.524 | 215 | 250 |
| 4×95+1×50 | 1.1/1.0 | 0.5 | 2.3 | 44.8 | 5260 | 0.193/0.387 | 265 | 300 |
| 4×120+1×70 | 12./1.1 | 0.5 | 2.6 | 50.2 | 6545 | 0.153/0.268 | 310 | 345 |
| 4×150+1×70 | 1.4/1.1 | 0.5 | 2.8 | 54.6 | 7780 | 0.124/0.268 | 350 | 385 |
| 4×185+1×95 | 1.6/1.1 | 0.5 | 2.9 | 60.5 | 9688 | 0.0991/0.193 | 405 | 435 |
| 4×240+1×120 | 1.7/1.2 | 0.5 | 3.0 | 67.1 | 12253 | 0.0754/0.153 | 480 | 500 |
| 4×300+1×150 | 1.8/1.4 | 0.5 | 3.2 | 73.7 | 15078 | 0.0601/0.124 | 555 | 565 |
| 3+2 موصل نحاسي أساسي بشريط فولاذي معزول XLPE كابل الطاقة المُغلف بـ PVC (0.6/1KV) | ||||||||
| عدد النوى والمقطع العرضي الاسمي | سمك العزل | سمك الشريط الصلب | سمك الغمد | تقريبا. القطر الإجمالي | تقريبا. وزن | الأعلى. مقاومة التيار المستمر للموصل (20 درجة مئوية) | القدرة الاستيعابية الحالية (Ω/كم) | |
| (مم2) | (مم) | (مم) | (مم) | (مم) | (كجم / كم) | (أوم / كم) | في الهواء (أ) | في الأرض (أ) |
| 3×4+2×2.5 | 0.7/0.7 | 0.2 | 1.8 | 16.6 | 412 | 4.61/7.41 | 37 | 51 |
| 3×6+2×4 | 0.7/0.7 | 0.2 | 1.8 | 18 | 525 | 3.08/4.61 | 47 | 64 |
| 3×10+2×6 | 0.7/0.7 | 0.2 | 1.8 | 20.9 | 714 | 1.83/3.08 | 65 | 86 |
| 3×16+2×10 | 0.7/0.7 | 0.2 | 1.8 | 24 | 1016 | 1.15/1.83 | 84 | 110 |
| 3×25+2×16 | 0.9/0.7 | 0.2 | 1.8 | 28.1 | 1465 | 0.727/1.15 | 110 | 140 |
| 3×35+2×16 | 0.9/0.7 | 0.2 | 1.9 | 29.6 | 1769 | 0.524/1.15 | 135 | 170 |
| 3×50+2×25 | 1.0/0.9 | 0.2 | 2.0 | 34 | 2316 | 0.387/0.727 | 170 | 205 |
| 3×70+2×35 | 1.1/0.9 | 0.5 | 2.2 | 40.3 | 3230 | 0.268/0.524 | 215 | 250 |
| 3×95+2×50 | 1.1/1.0 | 0.5 | 2.3 | 44.8 | 4766 | 0.193/0.387 | 265 | 300 |
| 3×120+2×70 | 12./1.1 | 0.5 | 2.5 | 50.2 | 6080 | 0.153/0.268 | 310 | 345 |
| 3×150+2×70 | 1.4/1.1 | 0.5 | 2.6 | 54.6 | 7005 | 0.124/0.268 | 350 | 385 |
| 3×185+2×95 | 1.6/1.1 | 0.5 | 2.8 | 60.5 | 8767 | 0.0991/0.193 | 405 | 435 |
| 3×240+2×120 | 1.7/1.2 | 0.5 | 3.0 | 67.1 | 11105 | 0.0754/0.153 | 480 | 500 |
| 3×300+2×150 | 1.8/1.4 | 0.5 | 3.2 | 73.7 | 13645 | 0.0601/0.124 | 555 | 565 |
