Voltaje: 0,6/1KV
Modelo: YJLHV
Aplicaciones:
Sector energético
Parques y plantas industriales
Edificios
Transporte
Ventajas:
Las ventajas de los cables de alimentación de aleación de aluminio incluyen principalmente un excelente rendimiento de seguridad, conductividad eléctrica, resistencia a la corrosión, propiedades mecánicas, rendimiento de la conexión y factores económicos.

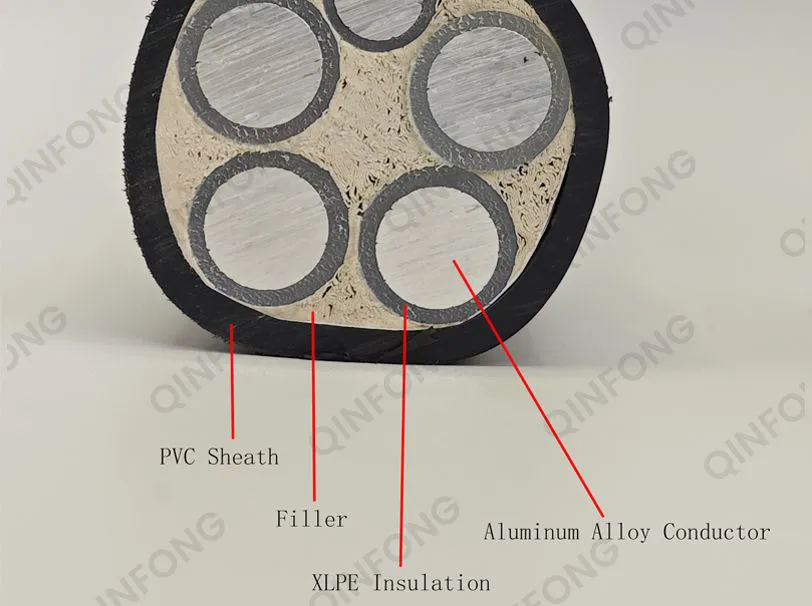

Conductor: Aleación de aluminio
Material aislante: Polietileno reticulado
Color de aislamiento: Color natural o a personalizar
Material de relleno: Material no higroscópico
Funda interior: CLORURO DE POLIVINILO
Funda exterior: PVC/PE
Color de la funda: Negro
Propiedad física:
Temperatura máxima de funcionamiento del conductor:
70 ℃ (aislamiento de PVC), 90 ℃ (aislamiento XLPE)
Temperatura mínima de funcionamiento:
-5 ℃ (funda de PVC o LSZH), -20 ℃ (funda de PE)
Temperatura de cortocircuito (no más de 5 segundos):
140 ℃ -160 ℃ (aislamiento de PVC), 250 ℃ (aislamiento XLPE)
Parámetros técnicos
| Cable de alimentación forrado de PVC con aislamiento XLPE de conductor de aleación de aluminio de 3+1 núcleos (0,6/1KV) | |||||||
| No. de núcleos y sección transversal nominal | Espesor del aislamiento | Grosor de la funda | Aprox. Diámetro total | Aprox. Peso | Máx. Resistencia CC del conductor (20 ℃) | Capacidad de carga actual (Ω/km) | |
| (milímetros2) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En el aire (A) | En el suelo (A) |
| 3×16+1×10 | 0,7/0,7 | 1.8 | 19.4 | 370 | 1,91/3,08 | 65 | 85 |
| 3×25+1×16 | 0,9/0,7 | 1.8 | 22.8 | 520 | 1,20/1,91 | 87 | 110 |
| 3×35+1×16 | 0,9/0,7 | 1.8 | 25.1 | 650 | 0,868/1,91 | 105 | 130 |
| 3×50+1×25 | 1.0/0.9 | 1.8 | 28.2 | 780 | 0,641/1,20 | 130 | 160 |
| 3×70+1×35 | 1.1/0.9 | 1.9 | 31,9 | 1050 | 0,443/0,868 | 165 | 195 |
| 3×95+1×50 | 1.1/1.0 | 2.1 | 35,7 | 1460 | 0,320/0,641 | 205 | 235 |
| 3×120+1×70 | 12./1.1 | 2.2 | 39,6 | 1820 | 0,253/0,443 | 240 | 265 |
| 3×150+1×70 | 1.4/1.1 | 2.3 | 43,6 | 2150 | 0,206/0,443 | 270 | 300 |
| 3×185+1×95 | 1.6/1.1 | 2.5 | 49,8 | 2725 | 0,164/0,320 | 315 | 340 |
| 3×240+1×120 | 1,7/1,2 | 2.7 | 55.3 | 3480 | 0,125/0,253 | 375 | 395 |
| 3×300+1×150 | 1,8/1,4 | 2.9 | 57.0 | 4230 | 0,100/0,206 | 435 | 445 |
| 3×400+1×185 | 2.0/1.7 | 3.1 | 70.0 | 5520 | 0,0778/0,164 | 510 | 510 |
| Cable de alimentación forrado de PVC con aislamiento XLPE, conductor de aleación de aluminio de 4+1 núcleos (0,6/1KV) | |||||||
| No. de núcleos y sección transversal nominal | Espesor del aislamiento | Grosor de la funda | Aprox. Diámetro total | Aprox. Peso | Máx. Resistencia CC del conductor (20 ℃) | Capacidad de carga actual (Ω/km) | |
| (milímetros2) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En el aire (A) | En el suelo (A) |
| 4×16+1×10 | 0,7/0,7 | 1.8 | 21.3 | 450 | 1,91/3,08 | 65 | 85 |
| 4×25+1×16 | 0,9/0,7 | 1.8 | 25,7 | 650 | 1,20/1,91 | 87 | 110 |
| 4×35+1×16 | 0,9/0,7 | 1.8 | 28.2 | 795 | 0,868/1,91 | 105 | 130 |
| 4×50+1×25 | 1.0/0.9 | 1.9 | 28,9 | 1020 | 0,641/1,20 | 130 | 160 |
| 4×70+1×35 | 1.1/0.9 | 2.0 | 32.2 | 1360 | 0,443/0,868 | 165 | 195 |
| 4×95+1×50 | 1.1/1.0 | 2.2 | 36,9 | 1870 | 0,320/0,641 | 205 | 235 |
| 4×120+1×70 | 12./1.1 | 2.3 | 40,8 | 2342 | 0,253/0,443 | 240 | 265 |
| 4×150+1×70 | 1.4/1.1 | 2.5 | 44,7 | 2778 | 0,206/0,443 | 270 | 300 |
| 4×185+1×95 | 1.6/1.1 | 2.7 | 50,7 | 3495 | 0,164/0,320 | 315 | 340 |
| 4×240+1×120 | 1,7/1,2 | 2.9 | 56,4 | 4416 | 0,125/0,253 | 375 | 395 |
| 4×300+1×150 | 1,8/1,4 | 3.1 | 64.0 | 5422 | 0,100/0,206 | 435 | 445 |
| Cable de alimentación forrado de PVC con aislamiento XLPE, conductor de aleación de aluminio de 3+2 núcleos (0,6/1KV) | |||||||
| No. de núcleos y sección transversal nominal | Espesor del aislamiento | Grosor de la funda | Aprox. Diámetro total | Aprox. Peso | Máx. Resistencia CC del conductor (20 ℃) | Capacidad de carga actual (Ω/km) | |
| (milímetros2) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En el aire (A) | En el suelo (A) |
| 3×16+2×10 | 0,7/0,7 | 1.8 | 20.8 | 425 | 1,91/3,08 | 65 | 85 |
| 3×25+2×16 | 0,9/0,7 | 1.8 | 25.2 | 600 | 1,20/1,91 | 87 | 110 |
| 3×35+2×16 | 0,9/0,7 | 1.8 | 26,8 | 720 | 0,868/1,91 | 105 | 130 |
| 3×50+2×25 | 1.0/0.9 | 1.9 | 28,7 | 955 | 0,641/1,20 | 130 | 160 |
| 3×70+2×35 | 1.1/0.9 | 2.0 | 33,7 | 1230 | 0,443/0,868 | 165 | 195 |
| 3×95+2×50 | 1.1/1.0 | 2.2 | 38.3 | 1706 | 0,320/0,641 | 205 | 235 |
| 3×120+2×70 | 12./1.1 | 2.3 | 43.2 | 2180 | 0,253/0,443 | 240 | 265 |
| 3×150+2×70 | 1.4/1.1 | 2.4 | 46,5 | 2525 | 0,206/0,443 | 270 | 300 |
| 3×185+2×95 | 1.6/1.1 | 2.6 | 51,9 | 3195 | 0,164/0,320 | 315 | 340 |
| 3×240+2×120 | 1,7/1,2 | 2.8 | 58.0 | 4050 | 0,125/0,253 | 375 | 395 |
| 3×300+2×150 | 1,8/1,4 | 3.0 | 64.2 | 4983 | 0,100/0,206 | 435 | 445 |
