Voltaje: 6/10KV, 8,7/15KV, 19/33KV, 26/35KV
Modelo: YJLV22 YJLV32 YJLV42...
Aplicaciones:
Subestación
Administración de suministro de energía
Planta industrial al aire libre, subterránea, submarina
Conducto interior y de cables
Ventajas:
Precio bajo, peso ligero, antioxidante, etc.

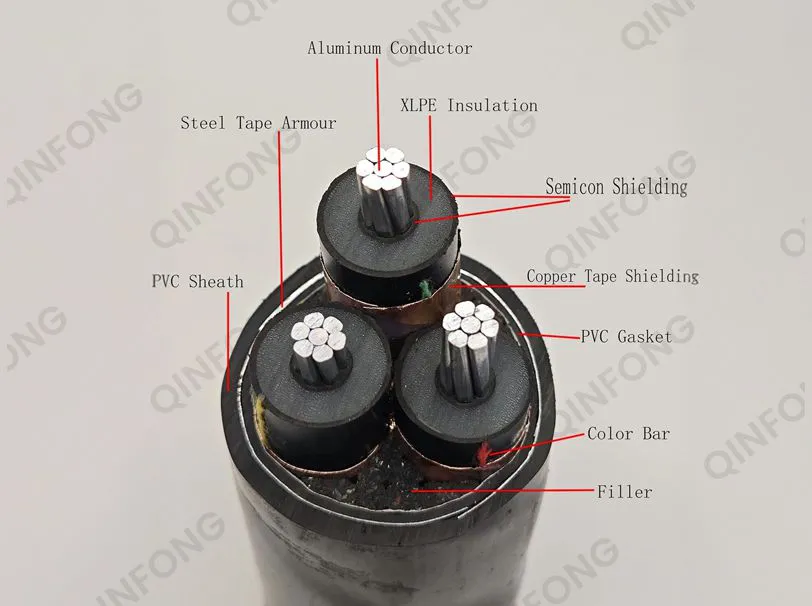

Conductor: Aluminio sin oxígeno
Blindaje de conductores: Mezcla de semiconductores no metálicos
Aislamiento: Polietileno reticulado
Escudo de aislamiento: Mezcla de semiconductores no metálicos
Escudo metálico: cinta de cobre
Relleno: Material no higroscópico
Vinculante: Tela no tejida a prueba de humedad
Reforzamiento: Armadura de cinta de acero (a personalizar)
Funda exterior: PVC/PE/LSZH
Propiedad física:
Temperatura máxima de funcionamiento del conductor:
70 ℃ (aislamiento de PVC), 90 ℃ (aislamiento XLPE)
Temperatura mínima de funcionamiento:
-5 ℃ (funda de PVC o LSZH), -20 ℃ (funda de PE)
Temperatura de cortocircuito (no más de 5 segundos):
140 ℃ -160 ℃ (aislamiento de PVC), 250 ℃ (aislamiento XLPE)
Parámetros técnicos
| Cable conductor de aluminio de 3 núcleos (6/10 KV) | |||||||||
| No. de núcleos y sección transversal nominal | Espesor del aislamiento | Grosor de la junta de PVC | Grosor de la cinta de acero | Grosor de la funda | Aprox. Diámetro total | Aprox. Peso | Máx. Resistencia CC del conductor (20 ℃) | Capacidad de carga actual (Ω/km) | |
| (milímetros2) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En el aire (A) | En el suelo (A) |
| 3×70 | 3.4 | 1.8 | 0,5 | 2.6 | 56 | 3700 | 0.443 | 175 | 167 |
| 3×95 | 3.4 | 2 | 0,5 | 2.7 | 60 | 4300 | 0,32 | 211 | 199 |
| 3×120 | 3.4 | 2 | 0,5 | 2.8 | 63 | 4800 | 0.253 | 241 | 226 |
| 3×150 | 3.4 | 2 | 0,5 | 3.0 | 66 | 5300 | 0.206 | 271 | 251 |
| 3×185 | 3.4 | 2.2 | 0,5 | 3.1 | 70 | 6000 | 0.164 | 310 | 284 |
| 3×240 | 3.4 | 2.2 | 0,5 | 3.3 | 77 | 7000 | 0,125 | 364 | 329 |
| 3×300 | 3.4 | 2.2 | 0,8 | 3.5 | 81 | 8000 | 0.100 | 413 | 369 |
| 3×400 | 3.4 | 2.4 | 0,8 | 3.6 | 84 | 9300 | 0.0778 | 470 | 415 |
| Cable conductor de aluminio de 3 núcleos (8,7/15 KV) | |||||||||
| No. de núcleos y sección transversal nominal | Espesor del aislamiento | Grosor de la junta de PVC | Grosor de la cinta de acero | Grosor de la funda | Aprox. Diámetro total | Aprox. Peso | Máx. Resistencia CC del conductor (20 ℃) | Capacidad de carga actual (Ω/km) | |
| (milímetros2) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En el aire (A) | En el suelo (A) |
| 3×70 | 4.5 | 1.8 | 0,5 | 2.8 | 61 | 4200 | 0.443 | 175 | 167 |
| 3×95 | 4.5 | 2 | 0,5 | 2.9 | 66 | 4800 | 0,32 | 211 | 199 |
| 3×120 | 4.5 | 2 | 0,5 | 3 | 69 | 5350 | 0.253 | 241 | 226 |
| 3×150 | 4.5 | 2 | 0,5 | 3.1 | 73 | 6000 | 0.206 | 271 | 251 |
| 3×185 | 4.5 | 2.2 | 0,5 | 3.3 | 77 | 6500 | 0.164 | 310 | 284 |
| 3×240 | 4.5 | 2.2 | 0,5 | 3.4 | 81 | 7650 | 0,125 | 364 | 329 |
| 3×300 | 4.5 | 2.2 | 0,8 | 3.6 | 88 | 9500 | 0.100 | 413 | 369 |
| 3×400 | 4.5 | 2.4 | 0,8 | 3.8 | 92 | 10000 | 0.0778 | 470 | 415 |
| Cable conductor de aluminio de 3 núcleos (12/20 KV) | |||||||||
| No. de núcleos y sección transversal nominal | Espesor del aislamiento | Grosor de la junta de PVC | Grosor de la cinta de acero | Grosor de la funda | Aprox. Diámetro total | Aprox. Peso | Máx. Resistencia CC del conductor (20 ℃) | Capacidad de carga actual (Ω/km) | |
| (milímetros2) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En el aire (A) | En el suelo (A) |
| 3×70 | 5.5 | 1.9 | 0,5 | 3 | 67 | 4850 | 0.443 | 175 | 167 |
| 3×95 | 5.5 | 1.9 | 0,5 | 3.1 | 71 | 5400 | 0,32 | 211 | 199 |
| 3×120 | 5.5 | 2 | 0,5 | 3.2 | 75 | 6000 | 0.253 | 241 | 226 |
| 3×150 | 5.5 | 2 | 0,5 | 3.3 | 78 | 6500 | 0.206 | 271 | 251 |
| 3×185 | 5.5 | 2.1 | 0,5 | 3.4 | 81 | 7200 | 0.164 | 310 | 284 |
| 3×240 | 5.5 | 2.2 | 0,5 | 3.7 | 89 | 9150 | 0,125 | 364 | 329 |
| 3×300 | 5.5 | 2.3 | 0,5 | 3.8 | 94 | 10300 | 0.100 | 413 | 369 |
| 3×400 | 5.5 | 2.4 | 0,8 | 4.0 | 96 | 11800 | 0.0778 | 470 | 415 |
| Cable conductor de aluminio de 3 núcleos (18/30KV, 19/33KV, 26/35KV) | |||||||||
| No. de núcleos y sección transversal nominal | Espesor del aislamiento | Grosor de la junta de PVC | Grosor de la cinta de acero | Grosor de la funda | Aprox. Diámetro total | Aprox. Peso | Máx. Resistencia CC del conductor (20 ℃) | Capacidad de carga actual (Ω/km) | |
| (milímetros2) | (mm) | (mm) | (mm) | (mm) | (mm) | (kg/km) | (Ω/km) | En el aire (A) | En el suelo (A) |
| 3×70 | 8.0 | 2.3 | 0,8 | 3.3 | 77 | 6200 | 0.443 | 175 | 167 |
| 3×95 | 8.0 | 2.4 | 0,8 | 3.5 | 82 | 7000 | 0,32 | 211 | 199 |
| 3×120 | 8.0 | 2.4 | 0,8 | 3.6 | 86 | 8400 | 0.253 | 241 | 226 |
| 3×150 | 8.0 | 2.5 | 0,8 | 3.7 | 89 | 9000 | 0.206 | 271 | 251 |
| 3×185 | 8.0 | 2.5 | 0,8 | 3.9 | 93 | 9850 | 0.164 | 310 | 284 |
| 3×240 | 8.0 | 2.6 | 0,8 | 4.0 | 100 | 11100 | 0,125 | 364 | 329 |
| 3×300 | 8.0 | 2.7 | 0,8 | 4.2 | 104 | 12400 | 0.100 | 413 | 369 |
