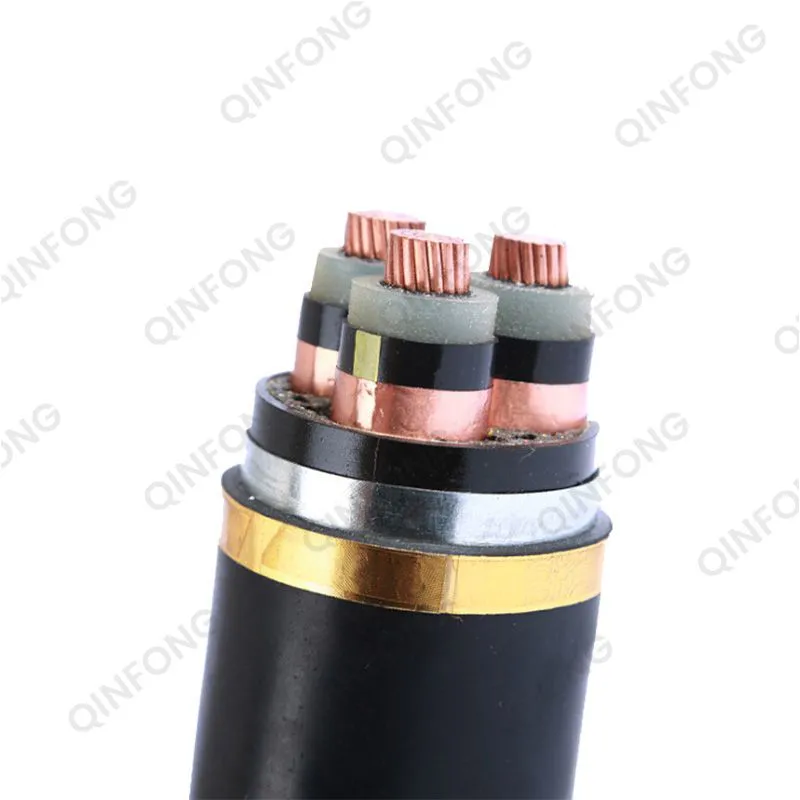

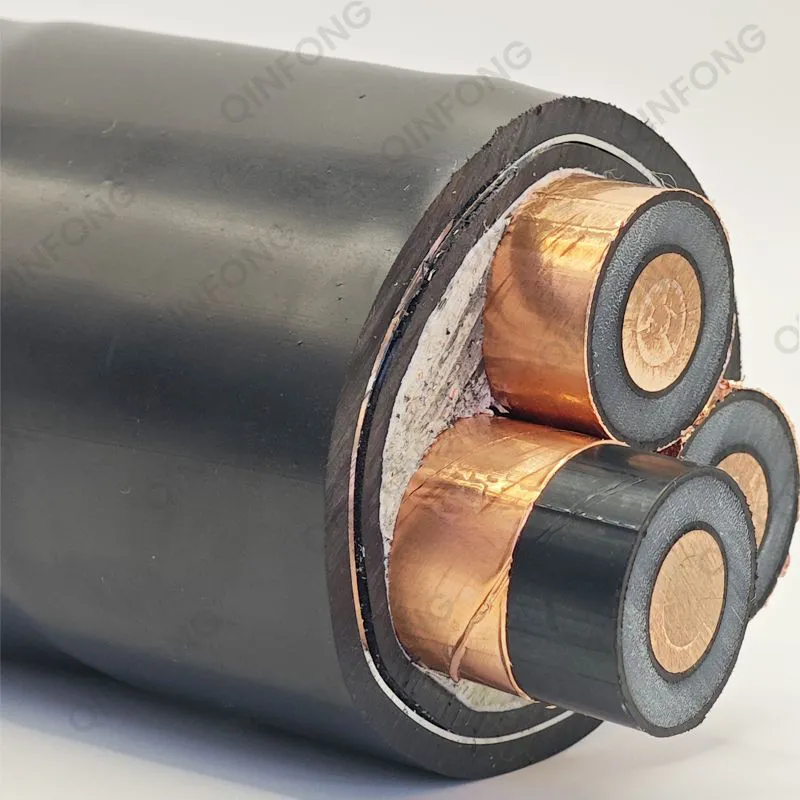

Cable de alimentación con conductor de cobre de media tensión
Cable de alimentación con conductor de cobre de media tensión
Cable de alimentación con conductor de cobre de media tensión
Cable de alimentación con conductor de cobre de media tensión

Cable de alimentación con conductor de cobre de media tensión

Compartir:

Voltaje: 6/10KV, 8,7/15KV, 19/33KV, 26/35KV

Modelo: YJV22 YJV32 YJV42...


Aplicaciones:


Subestación

Administración de suministro de energía

Planta industrial al aire libre, subterránea, submarina

Conducto interior y de cables

Ventajas:

Las ventajas se reflejan principalmente en su buena conductividad eléctrica, buena resistencia a la corrosión y a la oxidación, comodidad de mantenimiento y reparación.

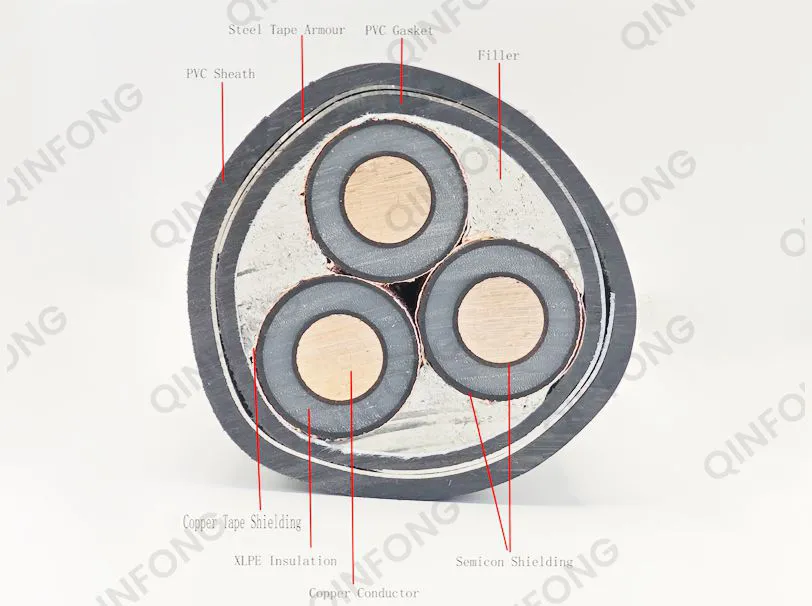

Conductor: Cobre libre de oxígeno

Blindaje de conductores: Mezcla de semiconductores no metálicos

Aislamiento: Polietileno reticulado

Escudo de aislamiento: Mezcla de semiconductores no metálicos

Escudo metálico: cinta de cobre

Relleno: Material no higroscópico

Vinculante: Tela no tejida a prueba de humedad

Reforzamiento: Armadura de cinta de acero (a personalizar)

Funda exterior: PVC/PE/LSZH


Propiedad física:

Temperatura máxima de funcionamiento del conductor:

70 ℃ (aislamiento de PVC), 90 ℃ (aislamiento XLPE)


Temperatura mínima de funcionamiento:

-5 ℃ (funda de PVC o LSZH), -20 ℃ (funda de PE)


Temperatura de cortocircuito (no más de 5 segundos):

140 ℃ -160 ℃ (aislamiento de PVC), 250 ℃ (aislamiento XLPE)

Parámetros técnicos

 Cable conductor de cobre de 3 núcleos (6/10 KV)
No. de núcleos y sección transversal nominal Espesor del aislamiento Grosor de la junta de PVC Grosor de la cinta de acero Grosor de la funda Aprox. Diámetro total Aprox. Peso Máx. Resistencia CC del conductor (20 ℃) Capacidad de carga actual (Ω/km)
(milímetros2) (mm) (mm) (mm) (mm) (mm) (kg/km) (Ω/km) En el aire (A) En el suelo (A)
3×35 3.4 1.6 0,5 2.4 50 3500 0.524 154 151
3×50 3.4 1.8 0,5 2.5 53 4000 0,387 183 178
3×70 3.4 1.8 0,5 2.6 57 5000 0.268 225 215
3×95 3.4 2 0,5 2.7 60 5850 0.193 272 257
3×120 3.4 2 0,5 2.9 64 7150 0.153 310 290
3×150 3.4 2 0,5 3.0 68 8200 0,124 348 323
3×185 3.4 2.2 0,5 3.1 71 9300 0.0991 396 363
3×240 3.4 2.2 0,5 3.3 78 11500 0.0754 462 418
3×300 3.4 2.2 0,8 3.4 83 13550 0.0601 523 467
3×400 3.4 2.4 0,8 3.6 86 17400 0,047 582 515
Cable conductor de cobre de 3 núcleos (8,7/15 KV)
No. de núcleos y sección transversal nominal Espesor del aislamiento Grosor de la junta de PVC Grosor de la cinta de acero Grosor de la funda Aprox. Diámetro total Aprox. Peso Máx. Resistencia CC del conductor (20 ℃) Capacidad de carga actual (Ω/km)
(milímetros2) (mm) (mm) (mm) (mm) (mm) (kg/km) (Ω/km) En el aire (A) En el suelo (A)
3×35 4.5 1.6 0,5 2.6 55 4100 0.524 154 151
3×50 4.5 1.8 0,5 2.7 57 4500 0,387 183 178
3×70 4.5 1.8 0,5 2.8 61 5500 0.268 225 215
3×95 4.5 2 0,5 2.9 66 6500 0.193 272 257
3×120 4.5 2 0,5 3.0 69 7600 0.153 310 290
3×150 4.5 2 0,5 3.1 73 8700 0,124 348 323
3×185 4.5 2.2 0,5 3.3 77 9950 0.0991 396 363
3×240 4.5 2.2 0,5 3.4 81 12200 0.0754 462 418
3×300 4.5 2.2 0,8 3.6 88 15000 0.0601 523 467
3×400 4.5 2.4 0,8 3.8 92 18500 0,047 582 515
Cable conductor de cobre de 3 núcleos (12/20 KV)
No. de núcleos y sección transversal nominal Espesor del aislamiento Grosor de la junta de PVC Grosor de la cinta de acero Grosor de la funda Aprox. Diámetro total Aprox. Peso Máx. Resistencia CC del conductor (20 ℃) Capacidad de carga actual (Ω/km)
(milímetros2) (mm) (mm) (mm) (mm) (mm) (kg/km) (Ω/km) En el aire (A) En el suelo (A)
3×35 5.5 1.7 0,5 2.8 59 4300 0.524 154 151
3×50 5.5 1.8 0,5 2.9 62 5000 0,387 183 178
3×70 5.5 1.9 0,5 3.0 66 5800 0.268 225 215
3×95 5.5 1.9 0,5 3.2 68 7000 0.193 272 257
3×120 5.5 2 0,5 3.3 70 7850 0.153 310 290
3×150 5.5 2 0,5 3.4 74 9150 0,124 348 323
3×185 5.5 2.1 0,5 3.5 80 10500 0.0991 396 363
3×240 5.5 2.2 0,5 3.7 88 13550 0.0754 462 418
3×300 5.5 2.3 0,5 3.9 92 15850 0.0601 523 467
3×400 5.5 2.4 0,8 4.0 96 18300 0,047 582 515
Conductor de cobre de cable de 3 núcleos (18/30KV, 19/33KV, 26/35KV)
No. de núcleos y sección transversal nominal Espesor del aislamiento Grosor de la junta de PVC Grosor de la cinta de acero Grosor de la funda Aprox. Diámetro total Aprox. Peso Máx. Resistencia CC del conductor (20 ℃) Capacidad de carga actual (Ω/km)
(milímetros2) (mm) (mm) (mm) (mm) (mm) (kg/km) (Ω/km) En el aire (A) En el suelo (A)
3×50 8.0 2.2 0,8 3.2 75 6650 0,387 183 178
3×70 8.0 2.3 0,8 3.3 78 7650 0.268 225 215
3×95 8.0 2.4 0,8 3.5 83 8700 0.193 272 257
3×120 8.0 2.4 0,8 3.6 87 10700 0.153 310 290
3×150 8.0 2.5 0,8 3.7 90 11750 0,124 348 323
3×185 8.0 2.5 0,8 3.9 94 13500 0.0991 396 363
3×240 8.0 2.6 0,8 4.0 100 15500 0.0754 462 418
3×300 8.0 2.7 0,8 4.2 106 17800 0.0601 523 467
