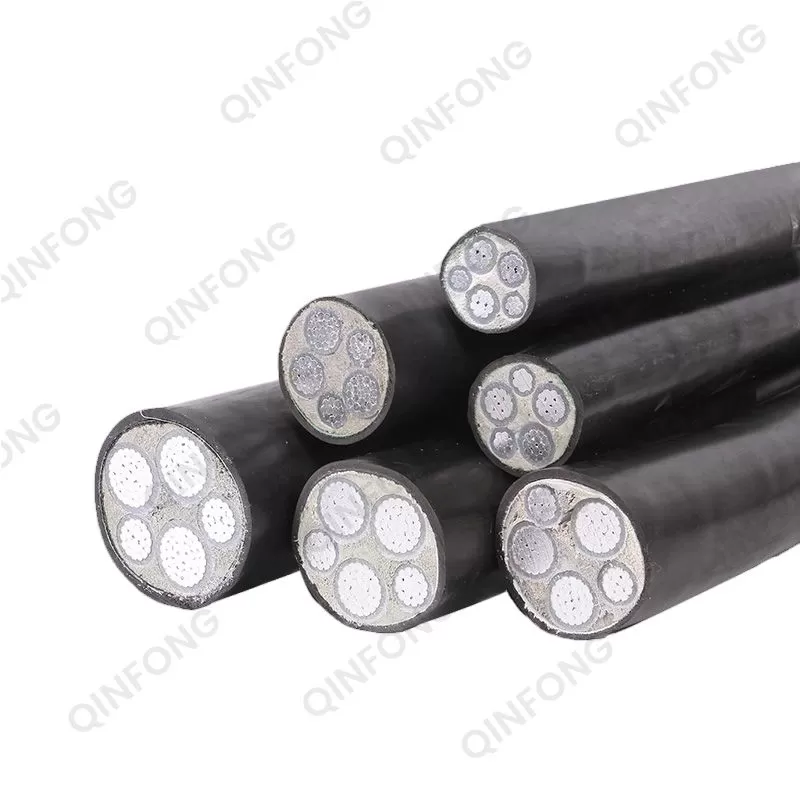

Cable de alimentación conductor de aluminio

Ventajas:

Las ventajas del cable de alimentación con núcleo de aluminio incluyen principalmente bajo costo, peso ligero, buena resistencia a la corrosión y resistencia a la oxidación.

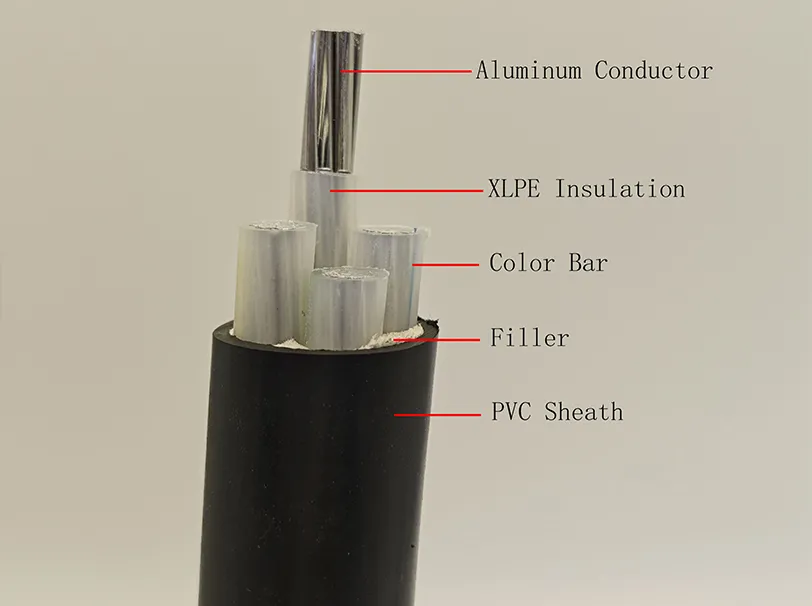

Conductor: Aluminio libre de oxígeno

Material aislante: Polietileno reticulado

Color de aislamiento: Color natural o a personalizar

Material de relleno: Material no higroscópico

Funda interior: CLORURO DE POLIVINILO

Funda exterior: PVC/PE

Color de la funda: Negro

Propiedad física:

Temperatura máxima de funcionamiento del conductor:

70 ℃ (aislamiento de PVC), 90 ℃ (aislamiento XLPE)

Temperatura mínima de funcionamiento:

-5 ℃ (funda de PVC o LSZH), -20 ℃ (funda de PE)

Temperatura de cortocircuito (no más de 5 segundos):

140 ℃ -160 ℃ (aislamiento de PVC), 250 ℃ (aislamiento XLPE)

Parámetros técnicos

Cable de alimentación forrado de PVC con aislamiento XLPE de conductor de aluminio de 3+1 núcleos (0,6/1KV)
No. de núcleos y sección transversal nominal	Espesor del aislamiento	Grosor de la funda	Aprox. Diámetro total	Aprox. Peso	Máx. Resistencia CC del conductor (20 ℃)	Capacidad de carga actual (Ω/km)
(milímetros²)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En el aire (A)	En el suelo (A)
3×16+1×10	0,7/0,7	1.8	19.4	370	1,91/3,08	65	85
3×25+1×16	0,9/0,7	1.8	22.8	520	1,20/1,91	87	110
3×35+1×16	0,9/0,7	1.8	25.1	650	0,868/1,91	105	130
3×50+1×25	1.0/0.9	1.8	28.2	780	0,641/1,20	130	160
3×70+1×35	1.1/0.9	1.9	31,9	1050	0,443/0,868	165	195
3×95+1×50	1.1/1.0	2.1	35,7	1460	0,320/0,641	205	235
3×120+1×70	12./1.1	2.2	39,6	1820	0,253/0,443	240	265
3×150+1×70	1.4/1.1	2.3	43,6	2150	0,206/0,443	270	300
3×185+1×95	1.6/1.1	2.5	49,8	2725	0,164/0,320	315	340
3×240+1×120	1,7/1,2	2.7	55.3	3480	0,125/0,253	375	395
3×300+1×150	1,8/1,4	2.9	57.0	4230	0,100/0,206	435	445
3×400+1×185	2.0/1.7	3.1	70.0	5520	0,0778/0,164	510	510
Cable de alimentación forrado de PVC con aislamiento XLPE de conductor de aluminio de 4+1 núcleos (0,6/1KV)
No. de núcleos y sección transversal nominal	Espesor del aislamiento	Grosor de la funda	Aprox. Diámetro total	Aprox. Peso	Máx. Resistencia CC del conductor (20 ℃)	Capacidad de carga actual (Ω/km)
(milímetros²)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En el aire (A)	En el suelo (A)
4×16+1×10	0,7/0,7	1.8	21.3	450	1,91/3,08	65	85
4×25+1×16	0,9/0,7	1.8	25,7	650	1,20/1,91	87	110
4×35+1×16	0,9/0,7	1.8	28.2	795	0,868/1,91	105	130
4×50+1×25	1.0/0.9	1.9	28,9	1020	0,641/1,20	130	160
4×70+1×35	1.1/0.9	2.0	32.2	1360	0,443/0,868	165	195
4×95+1×50	1.1/1.0	2.2	36,9	1870	0,320/0,641	205	235
4×120+1×70	12./1.1	2.3	40,8	2342	0,253/0,443	240	265
4×150+1×70	1.4/1.1	2.5	44,7	2778	0,206/0,443	270	300
4×185+1×95	1.6/1.1	2.7	50,7	3495	0,164/0,320	315	340
4×240+1×120	1,7/1,2	2.9	56,4	4416	0,125/0,253	375	395
4×300+1×150	1,8/1,4	3.1	64.0	5422	0,100/0,206	435	445
Cable de alimentación forrado de PVC con aislamiento XLPE de conductor de aluminio de 3+2 núcleos (0,6/1KV)
No. de núcleos y sección transversal nominal	Espesor del aislamiento	Grosor de la funda	Aprox. Diámetro total	Aprox. Peso	Máx. Resistencia CC del conductor (20 ℃)	Capacidad de carga actual (Ω/km)
(milímetros²)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En el aire (A)	En el suelo (A)
3×16+2×10	0,7/0,7	1.8	20.8	425	1,91/3,08	65	85
3×25+2×16	0,9/0,7	1.8	25.2	600	1,20/1,91	87	110
3×35+2×16	0,9/0,7	1.8	26,8	720	0,868/1,91	105	130
3×50+2×25	1.0/0.9	1.9	28,7	955	0,641/1,20	130	160
3×70+2×35	1.1/0.9	2.0	33,7	1230	0,443/0,868	165	195
3×95+2×50	1.1/1.0	2.2	38.3	1706	0,320/0,641	205	235
3×120+2×70	12./1.1	2.3	43.2	2180	0,253/0,443	240	265
3×150+2×70	1.4/1.1	2.4	46,5	2525	0,206/0,443	270	300
3×185+2×95	1.6/1.1	2.6	51,9	3195	0,164/0,320	315	340
3×240+2×120	1,7/1,2	2.8	58.0	4050	0,125/0,253	375	395
3×300+2×150	1,8/1,4	3.0	64.2	4983	0,100/0,206	435	445

Personalización

Nuestro equipo está compuesto por expertos experimentados que están ansiosos por ayudarle a encontrar la solución adecuada para su negocio.

Especifique las categorías y especificaciones del producto

Producción anual de productos personalizados: 8000 toneladas/año

Especifique el voltaje: 0,3-35 kV

Producir según CE, UL, RoHS, IEC, etc.

Producir según las muestras de los clientes

CONTÁCTENOS PARA MÁS DETALLES
