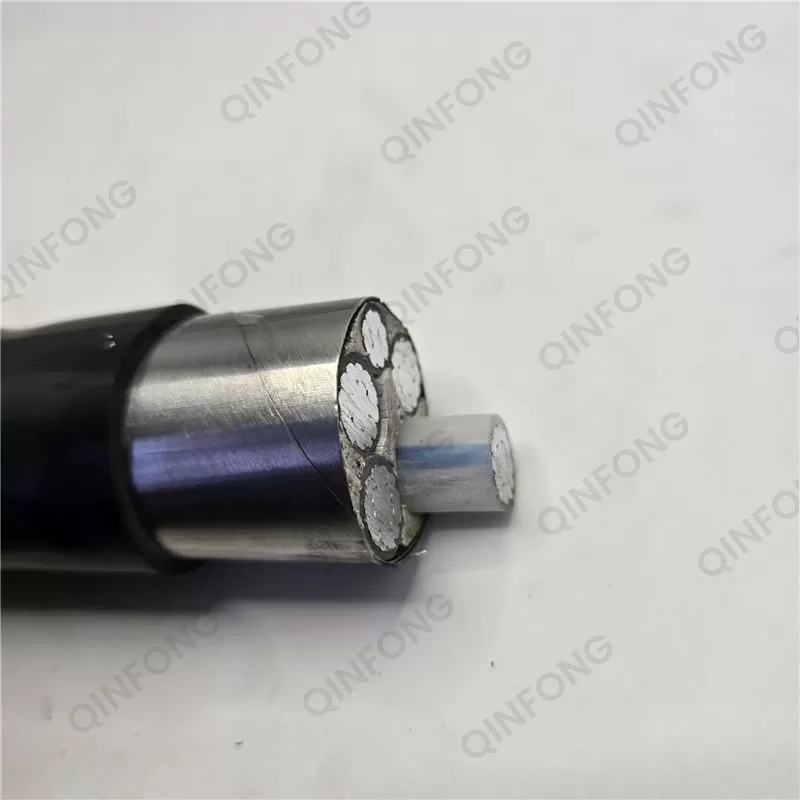

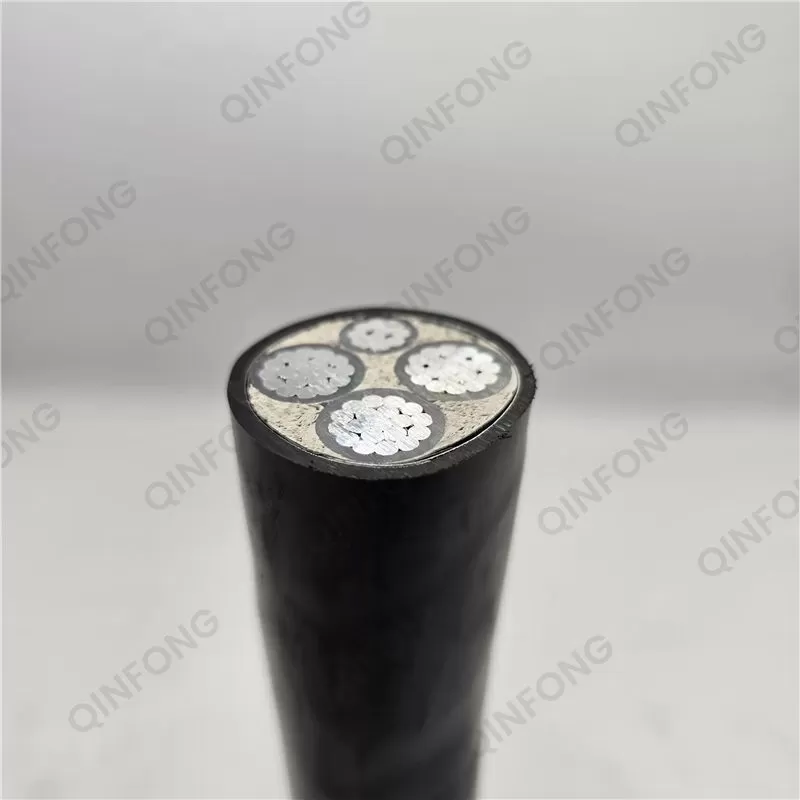

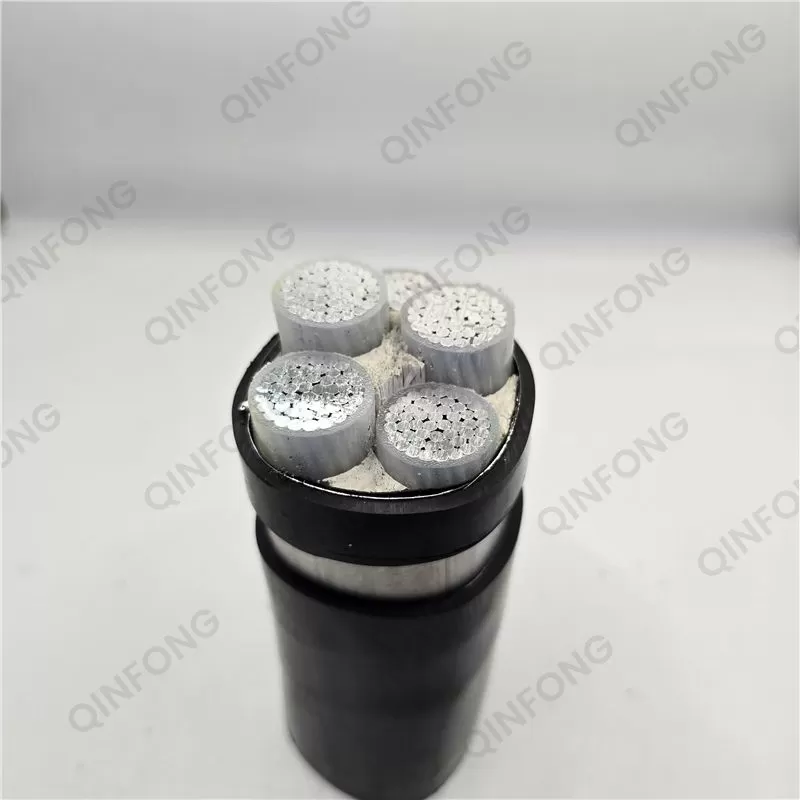

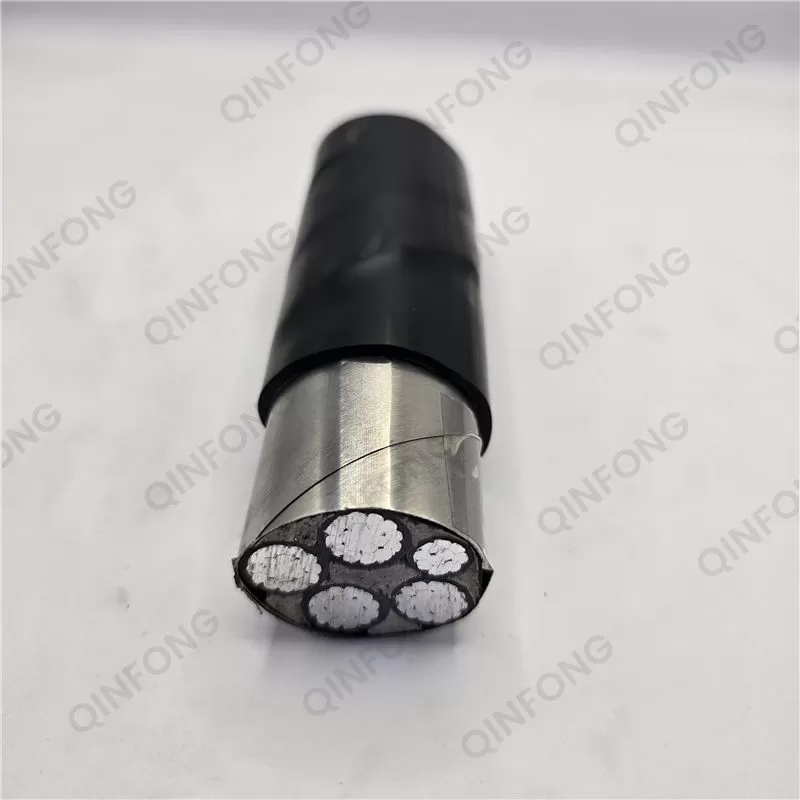

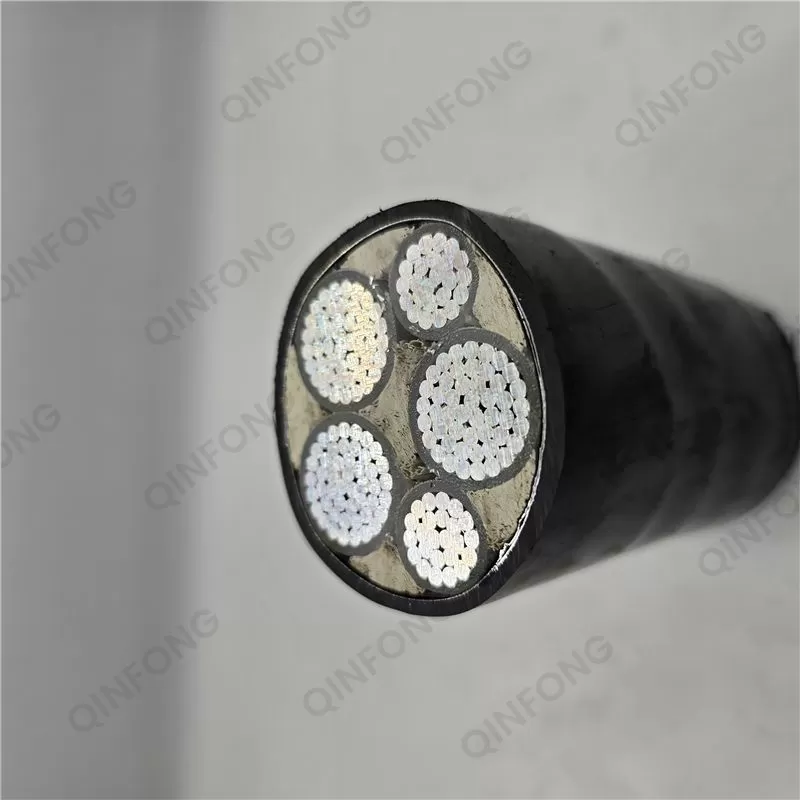

Cable de alimentación blindado con cinta de acero conductor de aluminio

Descripción de las ventajas del producto:

Las ventajas del cable de alimentación con núcleo de aluminio incluyen principalmente bajo costo, peso ligero, buena resistencia a la corrosión y resistencia a la oxidación.

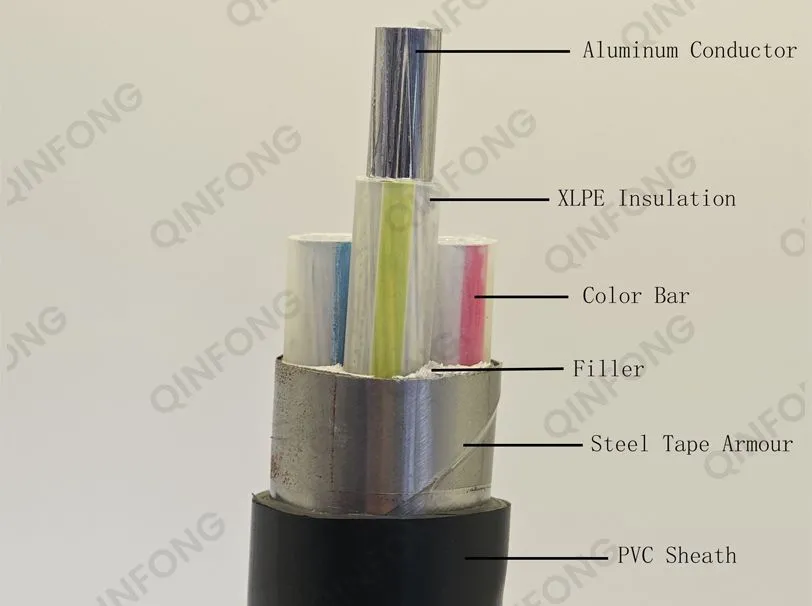

Conductor: Aluminio libre de oxígeno

Material aislante: Polietileno reticulado

Color de aislamiento: Color natural o a personalizar

Material de relleno: Material no higroscópico

Funda interior: CLORURO DE POLIVINILO

Reforzamiento: Cinta de Acero Blindada (o a personalizar)

Funda exterior: PVC/PE

Color de la funda: Negro

Propiedad física:

Temperatura máxima de funcionamiento del conductor:

70 ℃ (aislamiento de PVC), 90 ℃ (aislamiento XLPE)

Temperatura mínima de funcionamiento:

-5 ℃ (funda de PVC o LSZH), -20 ℃ (funda de PE)

Temperatura de cortocircuito (no más de 5 segundos):

140 ℃ -160 ℃ (aislamiento de PVC), 250 ℃ (aislamiento XLPE)

Parámetros técnicos

Cable de alimentación forrado de PVC blindado con cinta de acero aislada XLPE del conductor de aluminio de 3+1 núcleos (0,6/1KV)
No. de núcleos y sección transversal nominal	Espesor del aislamiento	Grosor de la cinta de acero	Grosor de la funda	Aprox. Diámetro total	Aprox. Peso	Máx. Resistencia CC del conductor (20 ℃)	Capacidad de carga actual (Ω/km)
(milímetros²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En el aire (A)	En el suelo (A)
3×4+1×2,5	0,7/0,7	0,2	1.8	15.5	318	7.41/12.1	/	30
3×6+1×4	0,7/0,7	0,2	1.8	16.8	371	4,61/7,41	/	38
3×10+1×6	0,7/0,7	0,2	1.8	19.3	478	3,08/4,61	50	47
3×16+1×10	0,7/0,7	0,2	1.8	22.1	615	1,91/3,08	64	62
3×25+1×16	0,9/0,7	0,2	1.8	25.1	794	1,20/1,91	86	78
3×35+1×16	0,9/0,7	0,2	1.8	26,8	926	0,868/1,91	105	94
3×50+1×25	1.0/0.9	0,2	1.9	30.2	1175	0,641/1,20	125	110
3×70+1×35	1.1/0.9	0,2	2.0	35.1	1570	0,443/0,868	165	135
3×95+1×50	1.1/1.0	0,5	2.2	40.4	2359	0,320/0,641	200	160
3×120+1×70	12./1.1	0,5	2.3	45	2886	0,253/0,443	235	185
3×150+1×70	1.4/1.1	0,5	2.5	49.1	3396	0,206/0,443	270	205
3×185+1×95	1.6/1.1	0,5	2.8	54.3	4070	0,164/0,320	310	235
3×240+1×120	1,7/1,2	0,5	2.8	59.1	4855	0,125/0,253	365	260
3×300+1×150	1,8/1,4	0,5	3.0	66.0	6028	0,100/0,206	420	290
Cable de alimentación forrado de PVC blindado con cinta de acero aislada XLPE del conductor de aluminio de 4+1 núcleos (0,6/1KV)
No. de núcleos y sección transversal nominal	Espesor del aislamiento	Grosor de la cinta de acero	Grosor de la funda	Aprox. Diámetro total	Aprox. Peso	Máx. Resistencia CC del conductor (20 ℃)	Capacidad de carga actual (Ω/km)
(milímetros²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En el aire (A)	En el suelo (A)
4×4+1×2,5	0,7/0,7	0,2	1.8	16.3	365	7.41/12.1	/	30
4×6+1×4	0,7/0,7	0,2	1.8	17.7	429	4,61/7,41	/	38
4×10+1×6	0,7/0,7	0,2	1.8	20.3	561	3,08/4,61	50	47
4×16+1×10	0,7/0,7	0,2	1.8	24	728	1,91/3,08	64	62
4×25+1×16	0,9/0,7	0,2	1.8	28.1	974	1,20/1,91	86	78
4×35+1×16	0,9/0,7	0,2	1.9	29.6	1134	0,868/1,91	105	94
4×50+1×25	1.0/0.9	0,2	2.0	34	1505	0,641/1,20	125	110
4×70+1×35	1.1/0.9	0,5	2.2	40.3	2351	0,443/0,868	165	135
4×95+1×50	1.1/1.0	0,5	2.3	44,8	2907	0,320/0,641	200	160
4×120+1×70	12./1.1	0,5	2.6	50.2	3588	0,253/0,443	235	185
4×150+1×70	1.4/1.1	0,5	2.8	54,6	4215	0,206/0,443	270	205
4×185+1×95	1.6/1.1	0,5	2.9	60,5	5133	0,164/0,320	310	235
4×240+1×120	1,7/1,2	0,5	3.0	67.1	6289	0,125/0,253	365	260
4×300+1×150	1,8/1,4	0,5	3.2	73,7	7544	0,100/0,206	420	290
Cable de alimentación forrado de PVC blindado con cinta de acero aislada XLPE del conductor de aluminio de 3+2 núcleos (0,6/1KV)
No. de núcleos y sección transversal nominal	Espesor del aislamiento	Grosor de la cinta de acero	Grosor de la funda	Aprox. Diámetro total	Aprox. Peso	Máx. Resistencia CC del conductor (20 ℃)	Capacidad de carga actual (Ω/km)
(milímetros²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En el aire (A)	En el suelo (A)
3×4+2×2,5	0,7/0,7	0,2	1.8	16.6	354	7.41/12.1	/	30
3×6+2×4	0,7/0,7	0,2	1.8	18	416	4,61/7,41	/	38
3×10+2×6	0,7/0,7	0,2	1.8	20.9	531	3,08/4,61	50	47
3×16+2×10	0,7/0,7	0,2	1.8	24	694	1,91/3,08	64	62
3×25+2×16	0,9/0,7	0,2	1.8	28.1	920	1,20/1,91	86	78
3×35+2×16	0,9/0,7	0,2	1.9	29.6	1034	0,868/1,91	105	94
3×50+2×25	1.0/0.9	0,2	2.0	34	1400	0,641/1,20	125	110
3×70+2×35	1.1/0.9	0,5	2.2	40.3	2153	0,443/0,868	165	135
3×95+2×50	1.1/1.0	0,5	2.3	44,8	2658	0,320/0,641	200	160
3×120+2×70	12./1.1	0,5	2.5	50.2	3329	0,253/0,443	235	185
3×150+2×70	1.4/1.1	0,5	2.6	54,6	3790	0,206/0,443	270	205
3×185+2×95	1.6/1.1	0,5	2.8	60,5	4575	0,164/0,320	310	235
3×240+2×120	1,7/1,2	0,5	3.0	67.1	5564	0,125/0,253	365	260
3×300+2×150	1,8/1,4	0,5	3.2	73,7	6801	0,100/0,206	420	290

Personalización

Nuestro equipo está compuesto por expertos experimentados que están ansiosos por ayudarle a encontrar la solución adecuada para su negocio.

Especifique las categorías y especificaciones del producto

Producción anual de productos personalizados: 8000 toneladas/año

Especifique el voltaje: 0,3-35 kV

Producir según CE, UL, RoHS, IEC, etc.

Producir según las muestras de los clientes
