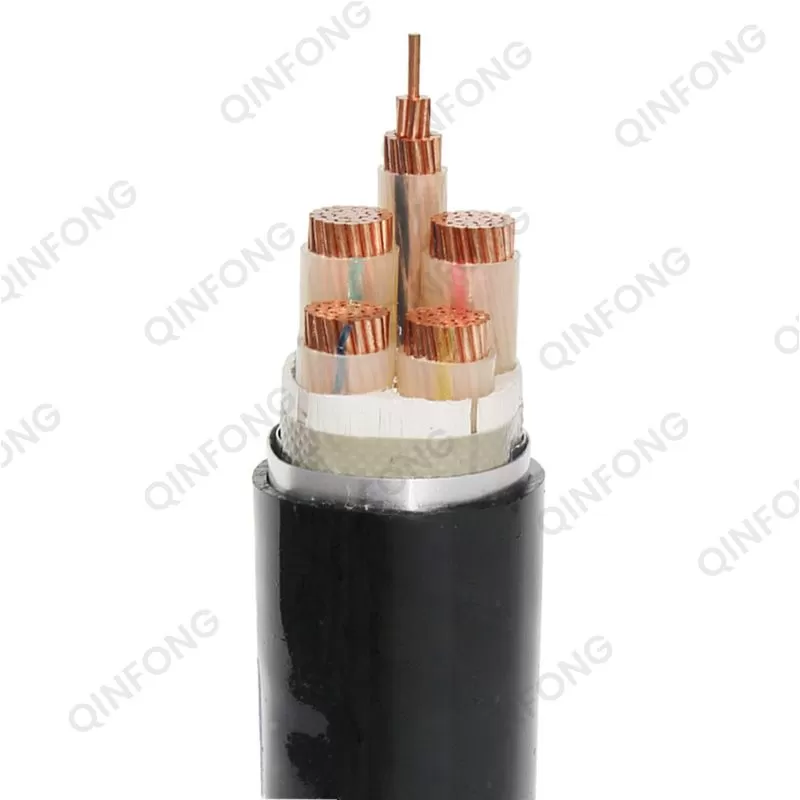

Cable de alimentación blindado con cinta de acero conductor de cobre

Ventajas:

‌Las ventajas de los cables eléctricos con núcleo de cobre se reflejan principalmente en sus propiedades físicas y eléctricas, que incluyen baja resistividad, alta resistencia, buena ductilidad, fuerte resistencia a la fatiga, buena estabilidad, gran capacidad de carga de corriente, baja pérdida de voltaje, bajo consumo de energía y baja temperatura de calentamiento. , resistencia a la oxidación y resistencia a la corrosión.

Conductor: Cobre libre de oxígeno

Material aislante: Polietileno reticulado

Color de aislamiento: Color natural o a personalizar

Material de relleno: Material no higroscópico

Funda interior: CLORURO DE POLIVINILO

Reforzamiento: Cinta de Acero Blindada (o a personalizar)

Funda exterior: PVC/PE

Color de la funda: Negro

Propiedad física:

Temperatura máxima de funcionamiento del conductor:

70 ℃ (aislamiento de PVC), 90 ℃ (aislamiento XLPE)

Temperatura mínima de funcionamiento:

-5 ℃ (funda de PVC o LSZH), -20 ℃ (funda de PE)

Temperatura de cortocircuito (no más de 5 segundos):

140 ℃ -160 ℃ (aislamiento de PVC), 250 ℃ (aislamiento XLPE)

Parámetros técnicos

Cable de alimentación forrado de PVC blindado con cinta de acero aislada XLPE del conductor de cobre de 3+1 núcleos (0,6/1KV)
No. de núcleos y sección transversal nominal	Espesor del aislamiento	Grosor de la cinta de acero	Grosor de la funda	Aprox. Diámetro total	Aprox. Peso	Máx. Resistencia CC del conductor (20 ℃)	Capacidad de carga actual (Ω/km)
(milímetros²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En el aire (A)	En el suelo (A)
3×4+1×2,5	0,7/0,7	0,2	1.8	15.5	368	4,61/7,41	37	51
3×6+1×4	0,7/0,7	0,2	1.8	16.8	465	3,08/4,61	47	64
3×10+1×6	0,7/0,7	0,2	1.8	19.3	633	1,83/3,08	65	86
3×16+1×10	0,7/0,7	0,2	1.8	22.1	890	1,15/1,83	84	110
3×25+1×16	0,9/0,7	0,2	1.8	25.1	1272	0,727/1,15	110	140
3×35+1×16	0,9/0,7	0,2	1.8	26,8	1583	0,524/1,15	135	170
3×50+1×25	1.0/0.9	0,2	1.9	30.2	2030	0,387/0,727	170	205
3×70+1×35	1.1/0.9	0,2	2.0	35.1	2810	0,268/0,524	215	250
3×95+1×50	1.1/1.0	0,5	2.2	40.4	4135	0,193/0,387	265	300
3×120+1×70	12./1.1	0,5	2.3	45	5135	0,153/0,268	310	345
3×150+1×70	1.4/1.1	0,5	2.5	49.1	6120	0,124/0,268	350	385
3×185+1×95	1.6/1.1	0,5	2.8	54.3	7616	0,0991/0,193	405	435
3×240+1×120	1,7/1,2	0,5	2.8	59.1	9679	0,0754/0,153	480	500
3×300+1×150	1,8/1,4	0,5	3.0	66.0	11889	0,0601/0,124	555	565
Cable de alimentación forrado de PVC blindado con cinta de acero aislada XLPE del conductor de cobre de 4+1 núcleos (0,6/1KV)
No. de núcleos y sección transversal nominal	Espesor del aislamiento	Grosor de la cinta de acero	Grosor de la funda	Aprox. Diámetro total	Aprox. Peso	Máx. Resistencia CC del conductor (20 ℃)	Capacidad de carga actual (Ω/km)
(milímetros²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En el aire (A)	En el suelo (A)
4×4+1×2,5	0,7/0,7	0,2	1.8	16.3	434	4,61/7,41	37	51
4×6+1×4	0,7/0,7	0,2	1.8	17.7	549	3,08/4,61	47	64
4×10+1×6	0,7/0,7	0,2	1.8	20.3	759	1,83/3,08	65	86
4×16+1×10	0,7/0,7	0,2	1.8	24	1079	1,15/1,83	84	110
4×25+1×16	0,9/0,7	0,2	1.8	28.1	1557	0,727/1,15	110	140
4×35+1×16	0,9/0,7	0,2	1.9	29.6	1962	0,524/1,15	135	170
4×50+1×25	1.0/0.9	0,2	2.0	34	2601	0,387/0,727	170	205
4×70+1×35	1.1/0.9	0,2	2.2	40.3	3916	0,268/0,524	215	250
4×95+1×50	1.1/1.0	0,5	2.3	44,8	5260	0,193/0,387	265	300
4×120+1×70	12./1.1	0,5	2.6	50.2	6545	0,153/0,268	310	345
4×150+1×70	1.4/1.1	0,5	2.8	54,6	7780	0,124/0,268	350	385
4×185+1×95	1.6/1.1	0,5	2.9	60,5	9688	0,0991/0,193	405	435
4×240+1×120	1,7/1,2	0,5	3.0	67.1	12253	0,0754/0,153	480	500
4×300+1×150	1,8/1,4	0,5	3.2	73,7	15078	0,0601/0,124	555	565
Cable de alimentación forrado de PVC blindado con cinta de acero aislada XLPE del conductor de cobre de 3+2 núcleos (0,6/1KV)
No. de núcleos y sección transversal nominal	Espesor del aislamiento	Grosor de la cinta de acero	Grosor de la funda	Aprox. Diámetro total	Aprox. Peso	Máx. Resistencia CC del conductor (20 ℃)	Capacidad de carga actual (Ω/km)
(milímetros²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	(Ω/km)	En el aire (A)	En el suelo (A)
3×4+2×2,5	0,7/0,7	0,2	1.8	16.6	412	4,61/7,41	37	51
3×6+2×4	0,7/0,7	0,2	1.8	18	525	3,08/4,61	47	64
3×10+2×6	0,7/0,7	0,2	1.8	20.9	714	1,83/3,08	65	86
3×16+2×10	0,7/0,7	0,2	1.8	24	1016	1,15/1,83	84	110
3×25+2×16	0,9/0,7	0,2	1.8	28.1	1465	0,727/1,15	110	140
3×35+2×16	0,9/0,7	0,2	1.9	29.6	1769	0,524/1,15	135	170
3×50+2×25	1.0/0.9	0,2	2.0	34	2316	0,387/0,727	170	205
3×70+2×35	1.1/0.9	0,5	2.2	40.3	3230	0,268/0,524	215	250
3×95+2×50	1.1/1.0	0,5	2.3	44,8	4766	0,193/0,387	265	300
3×120+2×70	12./1.1	0,5	2.5	50.2	6080	0,153/0,268	310	345
3×150+2×70	1.4/1.1	0,5	2.6	54,6	7005	0,124/0,268	350	385
3×185+2×95	1.6/1.1	0,5	2.8	60,5	8767	0,0991/0,193	405	435
3×240+2×120	1,7/1,2	0,5	3.0	67.1	11105	0,0754/0,153	480	500
3×300+2×150	1,8/1,4	0,5	3.2	73,7	13645	0,0601/0,124	555	565

Personalización

Nuestro equipo está compuesto por expertos experimentados que están ansiosos por ayudarle a encontrar la solución adecuada para su negocio.

Especifique las categorías y especificaciones del producto

Producción anual de productos personalizados: 8000 toneladas/año

Especifique el voltaje: 0,3-35 kV

Producir según CE, UL, RoHS, IEC, etc.

Producir según las muestras de los clientes
