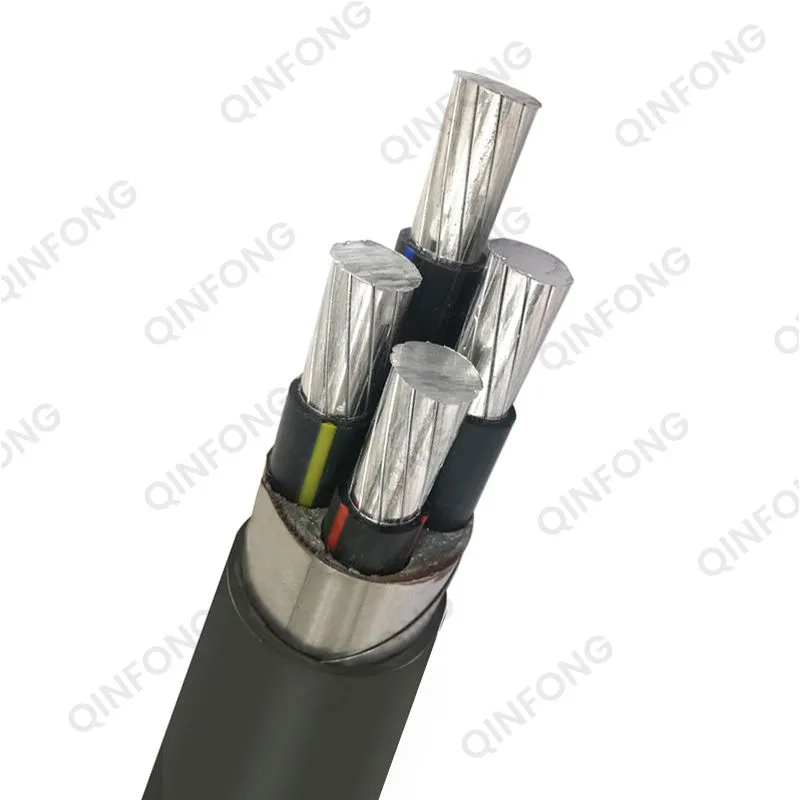

Câble d'alimentation blindé à ruban d'acier conducteur en alliage d'aluminium

Avantages produits:

‌Les avantages des câbles d'alimentation blindés en acier allié d'aluminium comprennent principalement d'excellentes performances de sécurité, conductivité électrique, résistance à la corrosion, propriétés mécaniques, performances de connexion et facteurs économiques.

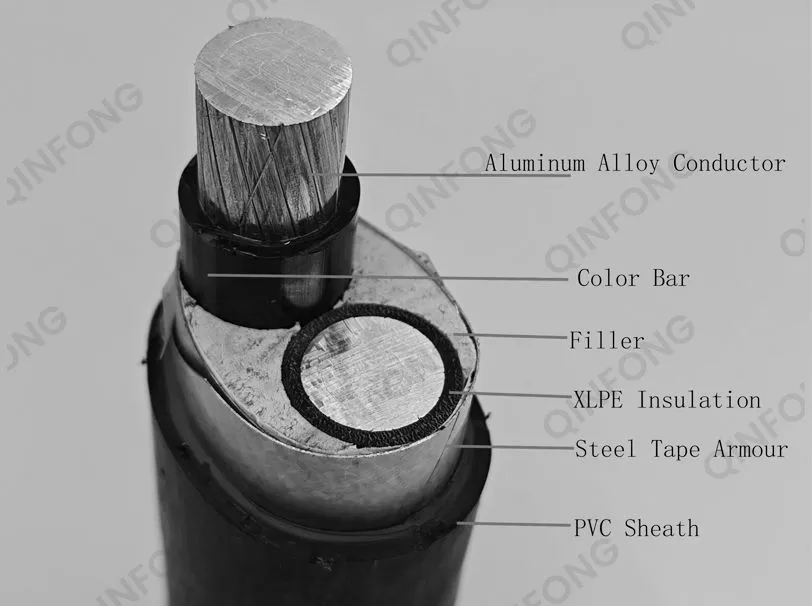

Conducteur: Alliage d'aluminium

Matériau d'isolation : Polyéthylène réticulé

Couleur de l'isolation : Couleur naturelle ou à personnaliser

Matériau de remplissage : Matériau non hygroscopique

Gaine intérieure : PVC

Renforcement: Ruban d'Acier Blindé (ou à personnaliser)

Gaine extérieure : PVC/PE

Couleur de la gaine : Noir

Propriété physique :

Température de fonctionnement maximale du conducteur :

70 ℃ (isolation PVC), 90 ℃ (isolation XLPE)

Température minimale de fonctionnement :

-5℃ (gaine PVC ou LSZH), -20℃ (gaine PE)

Température de court-circuit (pas plus de 5 secondes) :

140 ℃-160 ℃ (isolation PVC), 250 ℃ (isolation XLPE)

Paramètres techniques

Conducteur en alliage d'aluminium à 3 + 1 conducteurs, ruban en acier isolé XLPE, câble d'alimentation blindé à gaine PVC (0,6/1KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
3×4+1×2,5	0,7/0,7	0,2	1.8	15,5	318	7.41/12.1	/	30
3×6+1×4	0,7/0,7	0,2	1.8	16,8	371	4.61/7.41	/	38
3×10+1×6	0,7/0,7	0,2	1.8	19.3	478	3.08/4.61	50	47
3×16+1×10	0,7/0,7	0,2	1.8	22.1	615	1.91/3.08	64	62
3×25+1×16	0,9/0,7	0,2	1.8	25.1	794	1.20/1.91	86	78
3×35+1×16	0,9/0,7	0,2	1.8	26,8	926	0,868/1,91	105	94
3×50+1×25	1,0/0,9	0,2	1.9	30.2	1175	0,641/1,20	125	110
3×70+1×35	1,1/0,9	0,2	2.0	35.1	1570	0,443/0,868	165	135
3×95+1×50	1,1/1,0	0,5	2.2	40.4	2359	0,320/0,641	200	160
3×120+1×70	12./1.1	0,5	2.3	45	2886	0,253/0,443	235	185
3×150+1×70	1,4/1,1	0,5	2.5	49.1	3396	0,206/0,443	270	205
3×185+1×95	1,6/1,1	0,5	2.8	54.3	4070	0,164/0,320	310	235
3×240+1×120	1,7/1,2	0,5	2.8	59.1	4855	0,125/0,253	365	260
3×300+1×150	1,8/1,4	0,5	3.0	66,0	6028	0,100/0,206	420	290
Conducteur en alliage d'aluminium à 4 + 1 conducteurs, ruban en acier isolé XLPE, câble d'alimentation blindé à gaine PVC (0,6/1KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
4×4+1×2,5	0,7/0,7	0,2	1.8	16.3	365	7.41/12.1	/	30
4×6+1×4	0,7/0,7	0,2	1.8	17.7	429	4.61/7.41	/	38
4×10+1×6	0,7/0,7	0,2	1.8	20.3	561	3.08/4.61	50	47
4×16+1×10	0,7/0,7	0,2	1.8	24	728	1.91/3.08	64	62
4×25+1×16	0,9/0,7	0,2	1.8	28.1	974	1.20/1.91	86	78
4×35+1×16	0,9/0,7	0,2	1.9	29.6	1134	0,868/1,91	105	94
4×50+1×25	1,0/0,9	0,2	2.0	34	1505	0,641/1,20	125	110
4×70+1×35	1,1/0,9	0,5	2.2	40.3	2351	0,443/0,868	165	135
4×95+1×50	1,1/1,0	0,5	2.3	44,8	2907	0,320/0,641	200	160
4×120+1×70	12./1.1	0,5	2.6	50,2	3588	0,253/0,443	235	185
4×150+1×70	1,4/1,1	0,5	2.8	54,6	4215	0,206/0,443	270	205
4×185+1×95	1,6/1,1	0,5	2.9	60,5	5133	0,164/0,320	310	235
4×240+1×120	1,7/1,2	0,5	3.0	67.1	6289	0,125/0,253	365	260
4×300+1×150	1,8/1,4	0,5	3.2	73,7	7544	0,100/0,206	420	290
Conducteur en alliage d'aluminium à 3 + 2 conducteurs, ruban en acier isolé XLPE, câble d'alimentation blindé à gaine PVC (0,6/1KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
3×4+2×2,5	0,7/0,7	0,2	1.8	16.6	354	7.41/12.1	/	30
3×6+2×4	0,7/0,7	0,2	1.8	18	416	4.61/7.41	/	38
3×10+2×6	0,7/0,7	0,2	1.8	20.9	531	3.08/4.61	50	47
3×16+2×10	0,7/0,7	0,2	1.8	24	694	1.91/3.08	64	62
3×25+2×16	0,9/0,7	0,2	1.8	28.1	920	1.20/1.91	86	78
3×35+2×16	0,9/0,7	0,2	1.9	29.6	1034	0,868/1,91	105	94
3×50+2×25	1,0/0,9	0,2	2.0	34	1400	0,641/1,20	125	110
3×70+2×35	1,1/0,9	0,5	2.2	40.3	2153	0,443/0,868	165	135
3×95+2×50	1,1/1,0	0,5	2.3	44,8	2658	0,320/0,641	200	160
3×120+2×70	12./1.1	0,5	2.5	50,2	3329	0,253/0,443	235	185
3×150+2×70	1,4/1,1	0,5	2.6	54,6	3790	0,206/0,443	270	205
3×185+2×95	1,6/1,1	0,5	2.8	60,5	4575	0,164/0,320	310	235
3×240+2×120	1,7/1,2	0,5	3.0	67.1	5564	0,125/0,253	365	260
3×300+2×150	1,8/1,4	0,5	3.2	73,7	6801	0,100/0,206	420	290

Personnalisation

Notre équipe est composée de des experts expérimentés désireux de vous aider à trouver la solution adaptée à votre entreprise.

Veuillez spécifier les catégories et spécifications de produits

Production annuelle de produits personnalisés : 8000 tonnes/an

Veuillez spécifier la tension : 0,3-35KV

Produire selon CE, UL, RoHS, IEC, etc.

Produire selon les échantillons des clients

CONTACTEZ-NOUS POUR PLUS DE DÉTAILS
