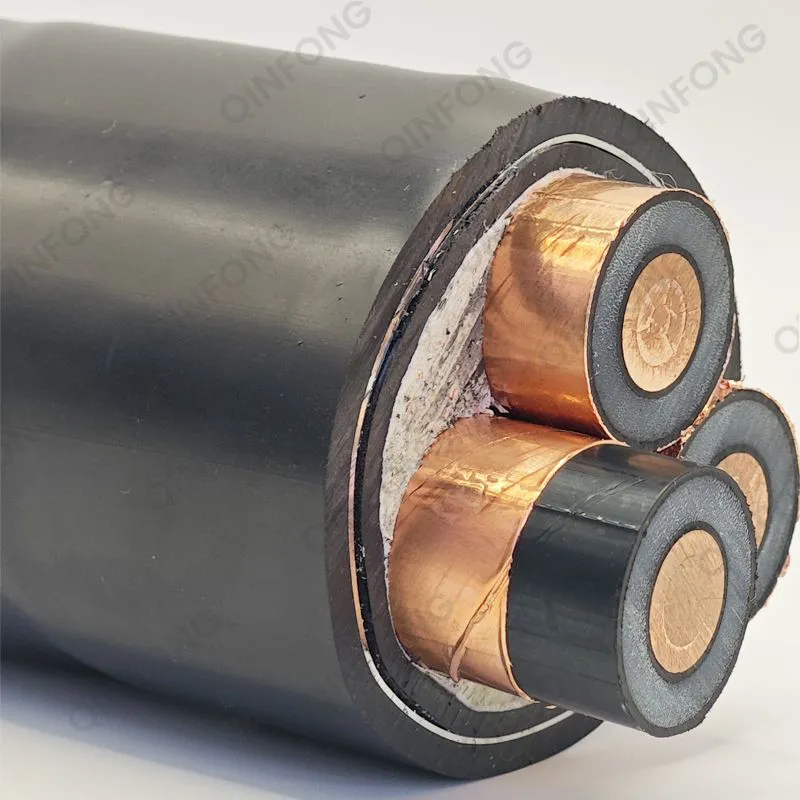

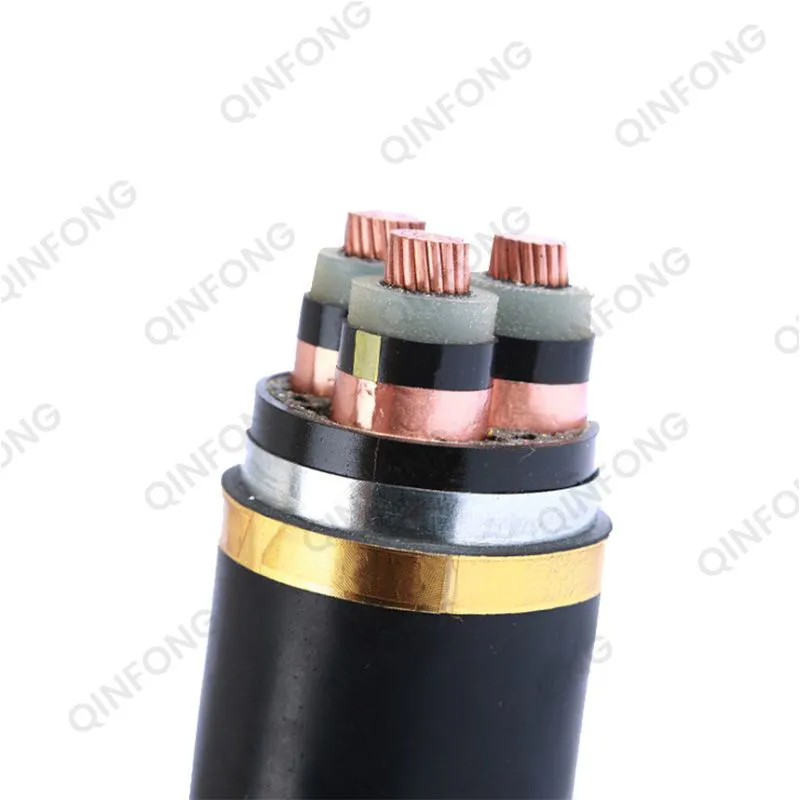

Câble d'alimentation conducteur en cuivre moyenne tension

Avantages:

Les avantages se reflètent principalement dans sa bonne conductivité électrique, sa bonne résistance à la corrosion et à l'oxydation, ainsi que sa commodité d'entretien et de réparation.

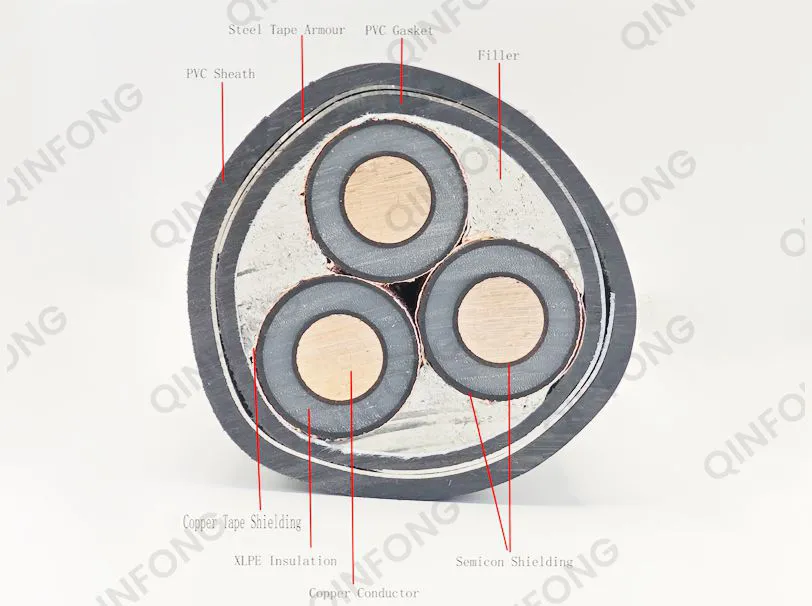

Conducteur: Cuivre sans oxygène

Blindage du conducteur : Mélange de semi-conducteurs non métalliques

Isolation: Polyéthylène réticulé

Bouclier isolant : Mélange de semi-conducteurs non métalliques

Bouclier métallique : Ruban de cuivre

Remplisseur : Matériau non hygroscopique

Obligatoire: Tissu non tissé résistant à l'humidité

Renforcement: Blindage en ruban d'acier (à personnaliser)

Gaine extérieure : PVC/PE/LSZH

Propriété physique :

Température de fonctionnement maximale du conducteur :

70 ℃ (isolation PVC), 90 ℃ (isolation XLPE)

Température minimale de fonctionnement :

-5℃ (gaine PVC ou LSZH), -20℃ (gaine PE)

Température de court-circuit (pas plus de 5 secondes) :

140 ℃-160 ℃ (isolation PVC), 250 ℃ (isolation XLPE)

Paramètres techniques

Câble conducteur en cuivre à 3 conducteurs (6/10KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du joint PVC	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
3×35	3.4	1.6	0,5	2.4	50	3500	0,524	154	151
3×50	3.4	1.8	0,5	2.5	53	4000	0,387	183	178
3×70	3.4	1.8	0,5	2.6	57	5000	0,268	225	215
3×95	3.4	2	0,5	2.7	60	5850	0,193	272	257
3×120	3.4	2	0,5	2.9	64	7150	0,153	310	290
3×150	3.4	2	0,5	3.0	68	8200	0,124	348	323
3×185	3.4	2.2	0,5	3.1	71	9300	0,0991	396	363
3×240	3.4	2.2	0,5	3.3	78	11500	0,0754	462	418
3×300	3.4	2.2	0,8	3.4	83	13550	0,0601	523	467
3×400	3.4	2.4	0,8	3.6	86	17400	0,047	582	515
Câble conducteur en cuivre à 3 conducteurs (8,7/15 KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du joint PVC	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
3×35	4.5	1.6	0,5	2.6	55	4100	0,524	154	151
3×50	4.5	1.8	0,5	2.7	57	4500	0,387	183	178
3×70	4.5	1.8	0,5	2.8	61	5500	0,268	225	215
3×95	4.5	2	0,5	2.9	66	6500	0,193	272	257
3×120	4.5	2	0,5	3.0	69	7600	0,153	310	290
3×150	4.5	2	0,5	3.1	73	8700	0,124	348	323
3×185	4.5	2.2	0,5	3.3	77	9950	0,0991	396	363
3×240	4.5	2.2	0,5	3.4	81	12200	0,0754	462	418
3×300	4.5	2.2	0,8	3.6	88	15000	0,0601	523	467
3×400	4.5	2.4	0,8	3.8	92	18500	0,047	582	515
Câble conducteur en cuivre à 3 conducteurs (12/20KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du joint PVC	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
3×35	5.5	1.7	0,5	2.8	59	4300	0,524	154	151
3×50	5.5	1.8	0,5	2.9	62	5000	0,387	183	178
3×70	5.5	1.9	0,5	3.0	66	5800	0,268	225	215
3×95	5.5	1.9	0,5	3.2	68	7000	0,193	272	257
3×120	5.5	2	0,5	3.3	70	7850	0,153	310	290
3×150	5.5	2	0,5	3.4	74	9150	0,124	348	323
3×185	5.5	2.1	0,5	3.5	80	10500	0,0991	396	363
3×240	5.5	2.2	0,5	3.7	88	13550	0,0754	462	418
3×300	5.5	2.3	0,5	3.9	92	15850	0,0601	523	467
3×400	5.5	2.4	0,8	4.0	96	18300	0,047	582	515
Câble à 3 conducteurs en cuivre (18/30 KV, 19/33 KV, 26/35 KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du joint PVC	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
3×50	8.0	2.2	0,8	3.2	75	6650	0,387	183	178
3×70	8.0	2.3	0,8	3.3	78	7650	0,268	225	215
3×95	8.0	2.4	0,8	3.5	83	8700	0,193	272	257
3×120	8.0	2.4	0,8	3.6	87	10700	0,153	310	290
3×150	8.0	2.5	0,8	3.7	90	11750	0,124	348	323
3×185	8.0	2.5	0,8	3.9	94	13500	0,0991	396	363
3×240	8.0	2.6	0,8	4.0	100	15500	0,0754	462	418
3×300	8.0	2.7	0,8	4.2	106	17800	0,0601	523	467

Personnalisation

Notre équipe est composée de des experts expérimentés désireux de vous aider à trouver la solution adaptée à votre entreprise.

Veuillez spécifier les catégories et spécifications de produits

Production annuelle de produits personnalisés : 8000 tonnes/an

Veuillez spécifier la tension : 0,3-35KV

Produire selon CE, UL, RoHS, IEC, etc.

Produire selon les échantillons des clients

CONTACTEZ-NOUS POUR PLUS DE DÉTAILS
