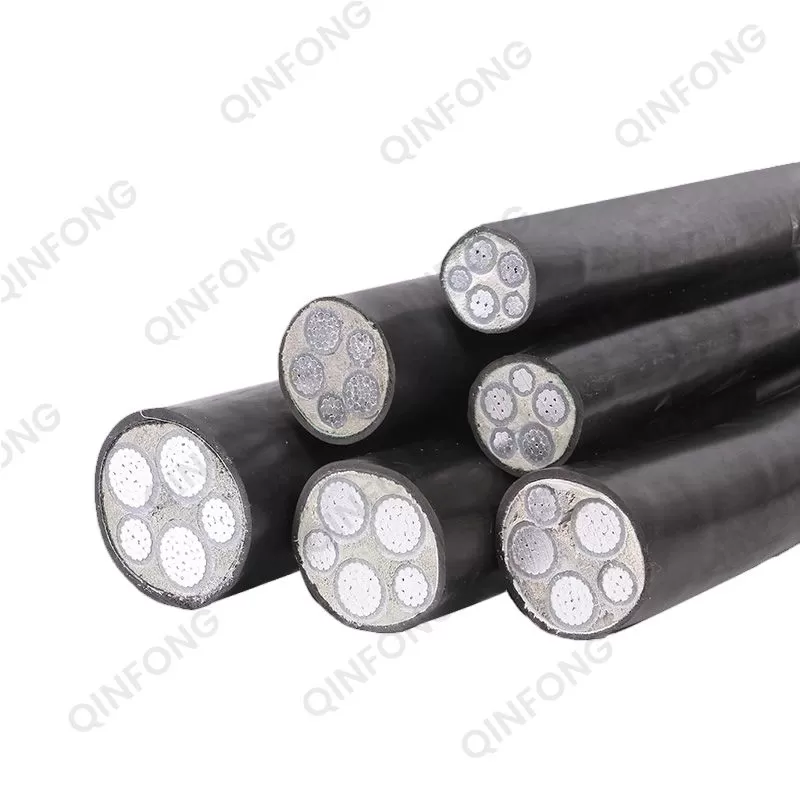

Tension : 0,6/1KV
Modèle : YJLV
Application:
Transmission de puissance
Systèmes électriques dans les bâtiments
Contrôle industriel et automatisation
Transport
Avantages:
Les avantages du câble d'alimentation à âme en aluminium comprennent principalement un faible coût, un poids léger, une bonne résistance à la corrosion et à l'oxydation.

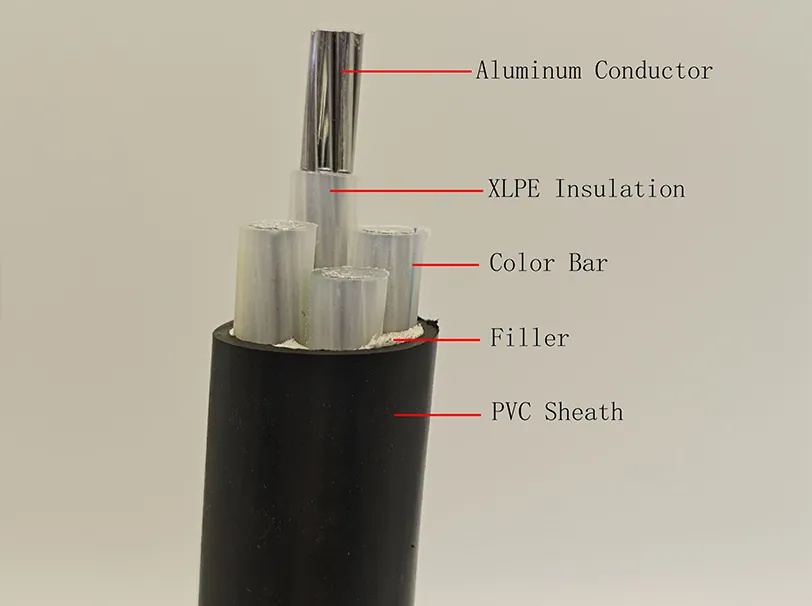

Conducteur: Aluminium sans oxygène
Matériau d'isolation : Polyéthylène réticulé
Couleur de l'isolation : Couleur naturelle ou à personnaliser
Matériau de remplissage : Matériau non hygroscopique
Gaine intérieure : PVC
Gaine extérieure : PVC/PE
Couleur de la gaine : Noir
Propriété physique :
Température maximale de fonctionnement du conducteur :
70 ℃ (isolation PVC), 90 ℃ (isolation XLPE)
Température minimale de fonctionnement :
-5℃ (gaine PVC ou LSZH), -20℃ (gaine PE)
Température de court-circuit (pas plus de 5 secondes) :
140 ℃-160 ℃ (isolation PVC), 250 ℃ (isolation XLPE)
Paramètres techniques
| Câble d'alimentation à gaine PVC isolé XLPE à conducteur en aluminium 3+1 conducteurs (0,6/1KV) | |||||||
| Nombre de noyaux et section transversale nominale | Épaisseur de l'isolation | Épaisseur de la gaine | Env. Diamètre hors tout | Env. Poids | Max. Résistance CC du conducteur (20 ℃) | Capacité de charge actuelle (Ω/km) | |
| (mm2) | (mm) | (mm) | (mm) | (kg/km) | （Ω/km） | Dans l'air (A) | Dans le sol (A) |
| 3×16+1×10 | 0,7/0,7 | 1.8 | 19.4 | 370 | 1.91/3.08 | 65 | 85 |
| 3×25+1×16 | 0,9/0,7 | 1.8 | 22,8 | 520 | 1.20/1.91 | 87 | 110 |
| 3×35+1×16 | 0,9/0,7 | 1.8 | 25.1 | 650 | 0,868/1,91 | 105 | 130 |
| 3×50+1×25 | 1,0/0,9 | 1.8 | 28.2 | 780 | 0,641/1,20 | 130 | 160 |
| 3×70+1×35 | 1,1/0,9 | 1.9 | 31,9 | 1050 | 0,443/0,868 | 165 | 195 |
| 3×95+1×50 | 1,1/1,0 | 2.1 | 35,7 | 1460 | 0,320/0,641 | 205 | 235 |
| 3×120+1×70 | 12./1.1 | 2.2 | 39,6 | 1820 | 0,253/0,443 | 240 | 265 |
| 3×150+1×70 | 1,4/1,1 | 2.3 | 43,6 | 2150 | 0,206/0,443 | 270 | 300 |
| 3×185+1×95 | 1,6/1,1 | 2.5 | 49,8 | 2725 | 0,164/0,320 | 315 | 340 |
| 3×240+1×120 | 1,7/1,2 | 2.7 | 55.3 | 3480 | 0,125/0,253 | 375 | 395 |
| 3×300+1×150 | 1,8/1,4 | 2.9 | 57,0 | 4230 | 0,100/0,206 | 435 | 445 |
| 3×400+1×185 | 2,0/1,7 | 3.1 | 70,0 | 5520 | 0,0778/0,164 | 510 | 510 |
| Câble d'alimentation à gaine PVC isolé XLPE à conducteur en aluminium 4+1 conducteurs (0,6/1KV) | |||||||
| Nombre de noyaux et section transversale nominale | Épaisseur de l'isolation | Épaisseur de la gaine | Env. Diamètre hors tout | Env. Poids | Max. Résistance CC du conducteur (20 ℃) | Capacité de charge actuelle (Ω/km) | |
| (mm2) | (mm) | (mm) | (mm) | (kg/km) | （Ω/km） | Dans l'air (A) | Dans le sol (A) |
| 4×16+1×10 | 0,7/0,7 | 1.8 | 21.3 | 450 | 1.91/3.08 | 65 | 85 |
| 4×25+1×16 | 0,9/0,7 | 1.8 | 25,7 | 650 | 1.20/1.91 | 87 | 110 |
| 4×35+1×16 | 0,9/0,7 | 1.8 | 28.2 | 795 | 0,868/1,91 | 105 | 130 |
| 4×50+1×25 | 1,0/0,9 | 1.9 | 28,9 | 1020 | 0,641/1,20 | 130 | 160 |
| 4×70+1×35 | 1,1/0,9 | 2.0 | 32.2 | 1360 | 0,443/0,868 | 165 | 195 |
| 4×95+1×50 | 1,1/1,0 | 2.2 | 36,9 | 1870 | 0,320/0,641 | 205 | 235 |
| 4×120+1×70 | 12./1.1 | 2.3 | 40,8 | 2342 | 0,253/0,443 | 240 | 265 |
| 4×150+1×70 | 1,4/1,1 | 2.5 | 44,7 | 2778 | 0,206/0,443 | 270 | 300 |
| 4×185+1×95 | 1,6/1,1 | 2.7 | 50,7 | 3495 | 0,164/0,320 | 315 | 340 |
| 4×240+1×120 | 1,7/1,2 | 2.9 | 56,4 | 4416 | 0,125/0,253 | 375 | 395 |
| 4×300+1×150 | 1,8/1,4 | 3.1 | 64,0 | 5422 | 0,100/0,206 | 435 | 445 |
| Câble d'alimentation à gaine PVC isolé XLPE, conducteur en aluminium à 3 + 2 conducteurs (0,6/1KV) | |||||||
| Nombre de noyaux et section transversale nominale | Épaisseur de l'isolation | Épaisseur de la gaine | Env. Diamètre hors tout | Env. Poids | Max. Résistance CC du conducteur (20 ℃) | Capacité de charge actuelle (Ω/km) | |
| (mm2) | (mm) | (mm) | (mm) | (kg/km) | （Ω/km） | Dans l'air (A) | Dans le sol (A) |
| 3×16+2×10 | 0,7/0,7 | 1.8 | 20,8 | 425 | 1.91/3.08 | 65 | 85 |
| 3×25+2×16 | 0,9/0,7 | 1.8 | 25.2 | 600 | 1.20/1.91 | 87 | 110 |
| 3×35+2×16 | 0,9/0,7 | 1.8 | 26,8 | 720 | 0,868/1,91 | 105 | 130 |
| 3×50+2×25 | 1,0/0,9 | 1.9 | 28,7 | 955 | 0,641/1,20 | 130 | 160 |
| 3×70+2×35 | 1,1/0,9 | 2.0 | 33,7 | 1230 | 0,443/0,868 | 165 | 195 |
| 3×95+2×50 | 1,1/1,0 | 2.2 | 38.3 | 1706 | 0,320/0,641 | 205 | 235 |
| 3×120+2×70 | 12./1.1 | 2.3 | 43.2 | 2180 | 0,253/0,443 | 240 | 265 |
| 3×150+2×70 | 1,4/1,1 | 2.4 | 46,5 | 2525 | 0,206/0,443 | 270 | 300 |
| 3×185+2×95 | 1,6/1,1 | 2.6 | 51,9 | 3195 | 0,164/0,320 | 315 | 340 |
| 3×240+2×120 | 1,7/1,2 | 2.8 | 58,0 | 4050 | 0,125/0,253 | 375 | 395 |
| 3×300+2×150 | 1,8/1,4 | 3.0 | 64.2 | 4983 | 0,100/0,206 | 435 | 445 |
