Câble d'alimentation blindé à bande d'acier à conducteur en cuivre

Avantages:

‌Les avantages des câbles d'alimentation à âme en cuivre se reflètent principalement dans leurs propriétés physiques et électriques, notamment une faible résistivité, une résistance élevée, une bonne ductilité, une forte résistance à la fatigue, une bonne stabilité, une grande capacité de transport de courant, une faible perte de tension, une faible consommation d'énergie, une faible température de chauffage. , résistance à l'oxydation et résistance à la corrosion.

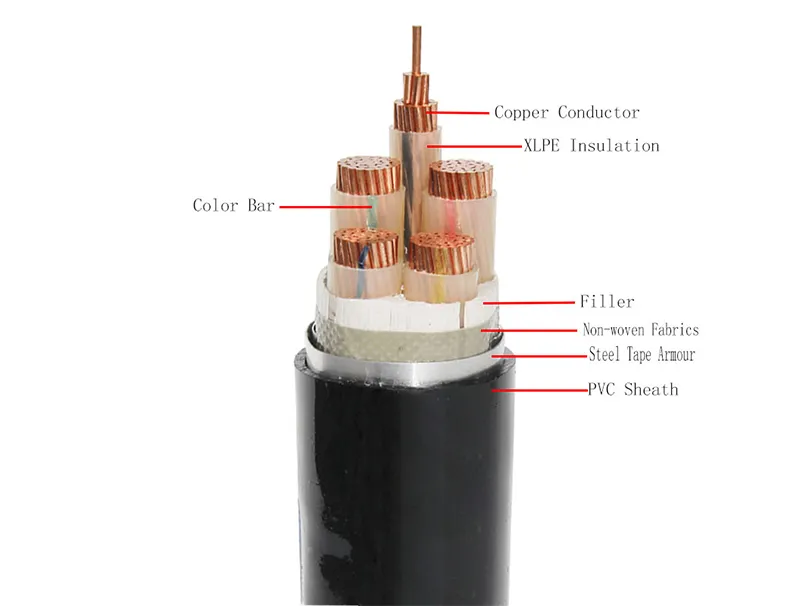

Conducteur: Cuivre sans oxygène

Matériau d'isolation : Polyéthylène réticulé

Couleur de l'isolation : Couleur naturelle ou à personnaliser

Matériau de remplissage : Matériau non hygroscopique

Gaine intérieure : PVC

Renforcement: Ruban d'Acier Blindé (ou à personnaliser)

Gaine extérieure : PVC/PE

Couleur de la gaine : Noir

Propriété physique :

Température maximale de fonctionnement du conducteur :

70 ℃ (isolation PVC), 90 ℃ (isolation XLPE)

Température minimale de fonctionnement :

-5℃ (gaine PVC ou LSZH), -20℃ (gaine PE)

Température de court-circuit (pas plus de 5 secondes) :

140 ℃-160 ℃ (isolation PVC), 250 ℃ (isolation XLPE)

Paramètres techniques

Câble d'alimentation blindé à gaine PVC, conducteur en cuivre à 3 + 1 âmes, ruban en acier isolé XLPE (0,6/1KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
3×4+1×2,5	0,7/0,7	0,2	1.8	15,5	368	4.61/7.41	37	51
3×6+1×4	0,7/0,7	0,2	1.8	16,8	465	3.08/4.61	47	64
3×10+1×6	0,7/0,7	0,2	1.8	19.3	633	1,83/3,08	65	86
3×16+1×10	0,7/0,7	0,2	1.8	22.1	890	1,15/1,83	84	110
3×25+1×16	0,9/0,7	0,2	1.8	25.1	1272	0,727/1,15	110	140
3×35+1×16	0,9/0,7	0,2	1.8	26,8	1583	0,524/1,15	135	170
3×50+1×25	1,0/0,9	0,2	1.9	30.2	2030	0,387/0,727	170	205
3×70+1×35	1,1/0,9	0,2	2.0	35.1	2810	0,268/0,524	215	250
3×95+1×50	1,1/1,0	0,5	2.2	40.4	4135	0,193/0,387	265	300
3×120+1×70	12./1.1	0,5	2.3	45	5135	0,153/0,268	310	345
3×150+1×70	1,4/1,1	0,5	2.5	49.1	6120	0,124/0,268	350	385
3×185+1×95	1,6/1,1	0,5	2.8	54.3	7616	0,0991/0,193	405	435
3×240+1×120	1,7/1,2	0,5	2.8	59.1	9679	0,0754/0,153	480	500
3×300+1×150	1,8/1,4	0,5	3.0	66,0	11889	0,0601/0,124	555	565
Câble d'alimentation blindé à gaine PVC, conducteur en cuivre à 4 + 1 âmes, ruban en acier isolé XLPE (0,6/1KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
4×4+1×2,5	0,7/0,7	0,2	1.8	16.3	434	4.61/7.41	37	51
4×6+1×4	0,7/0,7	0,2	1.8	17.7	549	3.08/4.61	47	64
4×10+1×6	0,7/0,7	0,2	1.8	20.3	759	1,83/3,08	65	86
4×16+1×10	0,7/0,7	0,2	1.8	24	1079	1,15/1,83	84	110
4×25+1×16	0,9/0,7	0,2	1.8	28.1	1557	0,727/1,15	110	140
4×35+1×16	0,9/0,7	0,2	1.9	29.6	1962	0,524/1,15	135	170
4×50+1×25	1,0/0,9	0,2	2.0	34	2601	0,387/0,727	170	205
4×70+1×35	1,1/0,9	0,2	2.2	40.3	3916	0,268/0,524	215	250
4×95+1×50	1,1/1,0	0,5	2.3	44,8	5260	0,193/0,387	265	300
4×120+1×70	12./1.1	0,5	2.6	50,2	6545	0,153/0,268	310	345
4×150+1×70	1,4/1,1	0,5	2.8	54,6	7780	0,124/0,268	350	385
4×185+1×95	1,6/1,1	0,5	2.9	60,5	9688	0,0991/0,193	405	435
4×240+1×120	1,7/1,2	0,5	3.0	67.1	12253	0,0754/0,153	480	500
4×300+1×150	1,8/1,4	0,5	3.2	73,7	15078	0,0601/0,124	555	565
Câble d'alimentation blindé à gaine PVC, conducteur en cuivre à 3 + 2 âmes, ruban en acier isolé XLPE (0,6/1KV)
Nombre de noyaux et section transversale nominale	Épaisseur de l'isolation	Épaisseur du ruban d'acier	Épaisseur de la gaine	Env. Diamètre hors tout	Env. Poids	Max. Résistance CC du conducteur (20 ℃)	Capacité de charge actuelle (Ω/km)
(mm²)	(mm)	(mm)	(mm)	(mm)	(kg/km)	（Ω/km）	Dans l'air (A)	Dans le sol (A)
3×4+2×2,5	0,7/0,7	0,2	1.8	16.6	412	4.61/7.41	37	51
3×6+2×4	0,7/0,7	0,2	1.8	18	525	3.08/4.61	47	64
3×10+2×6	0,7/0,7	0,2	1.8	20.9	714	1,83/3,08	65	86
3×16+2×10	0,7/0,7	0,2	1.8	24	1016	1,15/1,83	84	110
3×25+2×16	0,9/0,7	0,2	1.8	28.1	1465	0,727/1,15	110	140
3×35+2×16	0,9/0,7	0,2	1.9	29.6	1769	0,524/1,15	135	170
3×50+2×25	1,0/0,9	0,2	2.0	34	2316	0,387/0,727	170	205
3×70+2×35	1,1/0,9	0,5	2.2	40.3	3230	0,268/0,524	215	250
3×95+2×50	1,1/1,0	0,5	2.3	44,8	4766	0,193/0,387	265	300
3×120+2×70	12./1.1	0,5	2.5	50,2	6080	0,153/0,268	310	345
3×150+2×70	1,4/1,1	0,5	2.6	54,6	7005	0,124/0,268	350	385
3×185+2×95	1,6/1,1	0,5	2.8	60,5	8767	0,0991/0,193	405	435
3×240+2×120	1,7/1,2	0,5	3.0	67.1	11105	0,0754/0,153	480	500
3×300+2×150	1,8/1,4	0,5	3.2	73,7	13645	0,0601/0,124	555	565

Personnalisation

Notre équipe est composée de des experts expérimentés désireux de vous aider à trouver la solution adaptée à votre entreprise.

Veuillez spécifier les catégories et spécifications de produits

Production annuelle de produits personnalisés : 8000 tonnes/an

Veuillez spécifier la tension : 0,3-35KV

Produire selon CE, UL, RoHS, IEC, etc.

Produire selon les échantillons des clients

CONTACTEZ-NOUS POUR PLUS DE DÉTAILS
