Напряжение: 0,6/1 кВ
Модель: YJLHV
Приложения:
Энергетический сектор
Индустриальные парки и заводы
Здания
Транспорт
Преимущества:
Преимущества силовых кабелей из алюминиевого сплава в основном включают отличные характеристики безопасности, электропроводность, коррозионную стойкость, механические свойства, характеристики соединения и экономические факторы.

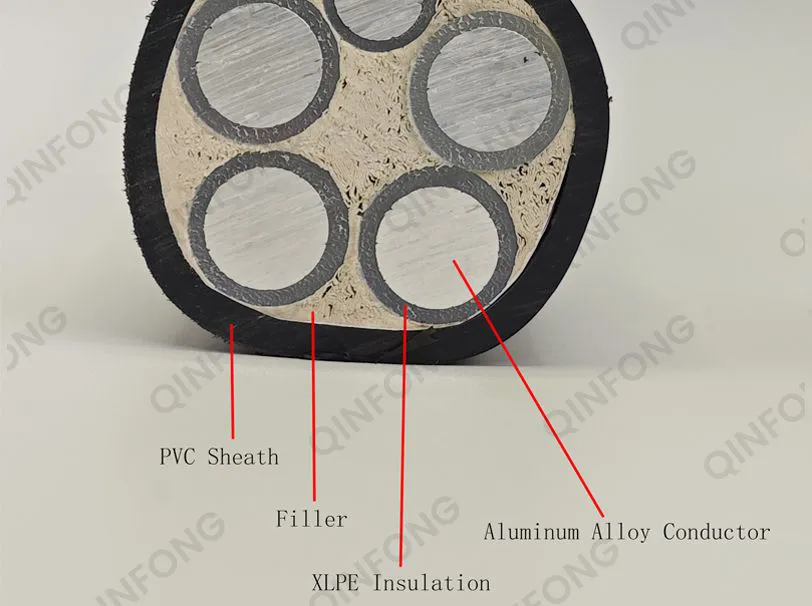

Дирижер: Алюминиевый сплав
Изоляционный материал: Сшитый полиэтилен
Цвет изоляции: Естественный цвет или по индивидуальному заказу
Наполнительный материал: Негигроскопичный материал
Внутренняя оболочка: ПВХ
Внешняя оболочка: ПВХ/ПЭ
Цвет оболочки: Черный
Физическое свойство:
Максимальная рабочая температура проводника:
70 ℃ (изоляция ПВХ), 90 ℃ (изоляция из сшитого полиэтилена)
Минимальная рабочая температура:
-5℃ (оболочка из ПВХ или LSZH), -20℃ (оболочка из полиэтилена)
Температура короткого замыкания (не более 5 секунд):
140℃-160℃ (изоляция ПВХ), 250℃ (изоляция из сшитого полиэтилена)
Технические параметры
| 3+1-жильный силовой кабель из алюминиевого сплава с изоляцией из сшитого полиэтилена и оболочкой из ПВХ (0,6/1 кВ) | |||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×16+1×10 | 0,7/0,7 | 1,8 | 19,4 | 370 | 1,91/3,08 | 65 | 85 |
| 3×25+1×16 | 0,9/0,7 | 1,8 | 22,8 | 520 | 1,20/1,91 | 87 | 110 |
| 3×35+1×16 | 0,9/0,7 | 1,8 | 25.1 | 650 | 0,868/1,91 | 105 | 130 |
| 3×50+1×25 | 1,0/0,9 | 1,8 | 28,2 | 780 | 0,641/1,20 | 130 | 160 |
| 3×70+1×35 | 1,1/0,9 | 1,9 | 31,9 | 1050 | 0,443/0,868 | 165 | 195 |
| 3×95+1×50 | 1,1/1,0 | 2.1 | 35,7 | 1460 г. | 0,320/0,641 | 205 | 235 |
| 3×120+1×70 | 12./1.1 | 2.2 | 39,6 | 1820 г. | 0,253/0,443 | 240 | 265 |
| 3×150+1×70 | 1,4/1,1 | 2.3 | 43,6 | 2150 | 0,206/0,443 | 270 | 300 |
| 3×185+1×95 | 1,6/1,1 | 2,5 | 49,8 | 2725 | 0,164/0,320 | 315 | 340 |
| 3×240+1×120 | 1,7/1,2 | 2,7 | 55,3 | 3480 | 0,125/0,253 | 375 | 395 |
| 3×300+1×150 | 1,8/1,4 | 2.9 | 57,0 | 4230 | 0,100/0,206 | 435 | 445 |
| 3×400+1×185 | 2,0/1,7 | 3.1 | 70,0 | 5520 | 0,0778/0,164 | 510 | 510 |
| 4+1-жильный силовой кабель из алюминиевого сплава с изоляцией из сшитого полиэтилена и оболочкой из ПВХ (0,6/1 кВ) | |||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 4×16+1×10 | 0,7/0,7 | 1,8 | 21,3 | 450 | 1,91/3,08 | 65 | 85 |
| 4×25+1×16 | 0,9/0,7 | 1,8 | 25,7 | 650 | 1,20/1,91 | 87 | 110 |
| 4×35+1×16 | 0,9/0,7 | 1,8 | 28,2 | 795 | 0,868/1,91 | 105 | 130 |
| 4×50+1×25 | 1,0/0,9 | 1,9 | 28,9 | 1020 | 0,641/1,20 | 130 | 160 |
| 4×70+1×35 | 1,1/0,9 | 2.0 | 32,2 | 1360 | 0,443/0,868 | 165 | 195 |
| 4×95+1×50 | 1,1/1,0 | 2.2 | 36,9 | 1870 г. | 0,320/0,641 | 205 | 235 |
| 4×120+1×70 | 12./1.1 | 2.3 | 40,8 | 2342 | 0,253/0,443 | 240 | 265 |
| 4×150+1×70 | 1,4/1,1 | 2,5 | 44,7 | 2778 | 0,206/0,443 | 270 | 300 |
| 4×185+1×95 | 1,6/1,1 | 2,7 | 50,7 | 3495 | 0,164/0,320 | 315 | 340 |
| 4×240+1×120 | 1,7/1,2 | 2.9 | 56,4 | 4416 | 0,125/0,253 | 375 | 395 |
| 4×300+1×150 | 1,8/1,4 | 3.1 | 64,0 | 5422 | 0,100/0,206 | 435 | 445 |
| 3+2-жильный силовой кабель из алюминиевого сплава с изоляцией из сшитого полиэтилена и оболочкой из ПВХ (0,6/1 кВ) | |||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×16+2×10 | 0,7/0,7 | 1,8 | 20,8 | 425 | 1,91/3,08 | 65 | 85 |
| 3×25+2×16 | 0,9/0,7 | 1,8 | 25,2 | 600 | 1,20/1,91 | 87 | 110 |
| 3×35+2×16 | 0,9/0,7 | 1,8 | 26,8 | 720 | 0,868/1,91 | 105 | 130 |
| 3×50+2×25 | 1,0/0,9 | 1,9 | 28,7 | 955 | 0,641/1,20 | 130 | 160 |
| 3×70+2×35 | 1,1/0,9 | 2.0 | 33,7 | 12:30 | 0,443/0,868 | 165 | 195 |
| 3×95+2×50 | 1,1/1,0 | 2.2 | 38,3 | 1706 г. | 0,320/0,641 | 205 | 235 |
| 3×120+2×70 | 12./1.1 | 2.3 | 43,2 | 2180 | 0,253/0,443 | 240 | 265 |
| 3×150+2×70 | 1,4/1,1 | 2.4 | 46,5 | 2525 | 0,206/0,443 | 270 | 300 |
| 3×185+2×95 | 1,6/1,1 | 2.6 | 51,9 | 3195 | 0,164/0,320 | 315 | 340 |
| 3×240+2×120 | 1,7/1,2 | 2,8 | 58,0 | 4050 | 0,125/0,253 | 375 | 395 |
| 3×300+2×150 | 1,8/1,4 | 3.0 | 64,2 | 4983 | 0,100/0,206 | 435 | 445 |
