Напряжение: 6/10 кВ, 8,7/15 кВ, 19/33 кВ, 26/35 кВ
Модель: YJLV22 YJLV32 YJLV42...
Приложения:
Подстанция
Управление электроснабжения
Промышленное предприятие На открытом воздухе, под землей, под водой
Внутренний и кабельный канал
Преимущества:
Низкая цена, легкий вес, антиоксидант и т. д.

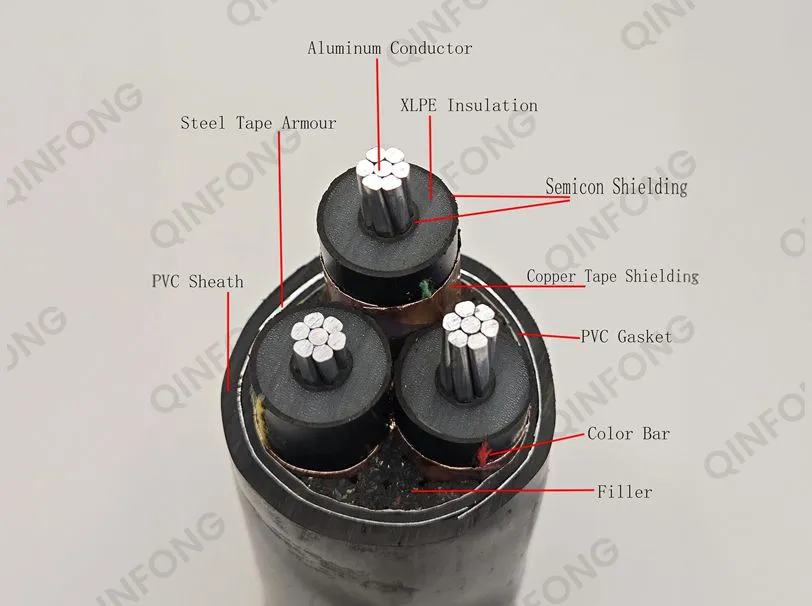

Дирижер: Бескислородный алюминий
Экранирование проводника: Неметаллическая полупроводниковая смесь
Изоляция: Сшитый полиэтилен
Изоляционный экран: Неметаллическая полупроводниковая смесь
Металлический щит: Медная лента
Наполнитель: Негигроскопичный материал
Обвязка: Влагостойкий нетканый материал.
Армирование: Бронирование стальной лентой (по индивидуальному заказу)
Внешняя оболочка: ПВХ/ПЭ/ЛСЖ
Физическое свойство:
Максимальная рабочая температура проводника:
70 ℃ (изоляция ПВХ), 90 ℃ (изоляция из сшитого полиэтилена)
Минимальная рабочая температура:
-5℃ (оболочка из ПВХ или LSZH), -20℃ (оболочка из полиэтилена)
Температура короткого замыкания (не более 5 секунд):
140℃-160℃ (изоляция ПВХ), 250℃ (изоляция из сшитого полиэтилена)
Технические параметры
| 3-жильный алюминиевый кабель (6/10 кВ) | |||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина прокладки ПВХ | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×70 | 3.4 | 1,8 | 0,5 | 2.6 | 56 | 3700 | 0,443 | 175 | 167 |
| 3х95 | 3.4 | 2 | 0,5 | 2.7 | 60 | 4300 | 0,32 | 211 | 199 |
| 3×120 | 3.4 | 2 | 0,5 | 2,8 | 63 | 4800 | 0,253 | 241 | 226 |
| 3х150 | 3.4 | 2 | 0,5 | 3.0 | 66 | 5300 | 0,206 | 271 | 251 |
| 3×185 | 3.4 | 2.2 | 0,5 | 3.1 | 70 | 6000 | 0,164 | 310 | 284 |
| 3×240 | 3.4 | 2.2 | 0,5 | 3.3 | 77 | 7000 | 0,125 | 364 | 329 |
| 3х300 | 3.4 | 2.2 | 0,8 | 3,5 | 81 | 8000 | 0,100 | 413 | 369 |
| 3×400 | 3.4 | 2.4 | 0,8 | 3,6 | 84 | 9300 | 0,0778 | 470 | 415 |
| 3-жильный алюминиевый кабель (8,7/15 кВ) | |||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина прокладки ПВХ | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×70 | 4,5 | 1,8 | 0,5 | 2,8 | 61 | 4200 | 0,443 | 175 | 167 |
| 3х95 | 4,5 | 2 | 0,5 | 2.9 | 66 | 4800 | 0,32 | 211 | 199 |
| 3×120 | 4,5 | 2 | 0,5 | 3 | 69 | 5350 | 0,253 | 241 | 226 |
| 3х150 | 4,5 | 2 | 0,5 | 3.1 | 73 | 6000 | 0,206 | 271 | 251 |
| 3×185 | 4,5 | 2.2 | 0,5 | 3.3 | 77 | 6500 | 0,164 | 310 | 284 |
| 3×240 | 4,5 | 2.2 | 0,5 | 3.4 | 81 | 7650 | 0,125 | 364 | 329 |
| 3х300 | 4,5 | 2.2 | 0,8 | 3,6 | 88 | 9500 | 0,100 | 413 | 369 |
| 3×400 | 4,5 | 2.4 | 0,8 | 3,8 | 92 | 10000 | 0,0778 | 470 | 415 |
| 3-жильный алюминиевый кабель (12/20 кВ) | |||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина прокладки ПВХ | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×70 | 5,5 | 1,9 | 0,5 | 3 | 67 | 4850 | 0,443 | 175 | 167 |
| 3х95 | 5,5 | 1,9 | 0,5 | 3.1 | 71 | 5400 | 0,32 | 211 | 199 |
| 3×120 | 5,5 | 2 | 0,5 | 3.2 | 75 | 6000 | 0,253 | 241 | 226 |
| 3х150 | 5,5 | 2 | 0,5 | 3.3 | 78 | 6500 | 0,206 | 271 | 251 |
| 3×185 | 5,5 | 2.1 | 0,5 | 3.4 | 81 | 7200 | 0,164 | 310 | 284 |
| 3×240 | 5,5 | 2.2 | 0,5 | 3.7 | 89 | 9150 | 0,125 | 364 | 329 |
| 3х300 | 5,5 | 2.3 | 0,5 | 3,8 | 94 | 10300 | 0,100 | 413 | 369 |
| 3×400 | 5,5 | 2.4 | 0,8 | 4.0 | 96 | 11800 | 0,0778 | 470 | 415 |
| 3-жильный алюминиевый проводной кабель (18/30 кВ, 19/33 кВ, 26/35 кВ) | |||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина прокладки ПВХ | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×70 | 8.0 | 2.3 | 0,8 | 3.3 | 77 | 6200 | 0,443 | 175 | 167 |
| 3х95 | 8.0 | 2.4 | 0,8 | 3,5 | 82 | 7000 | 0,32 | 211 | 199 |
| 3×120 | 8.0 | 2.4 | 0,8 | 3,6 | 86 | 8400 | 0,253 | 241 | 226 |
| 3х150 | 8.0 | 2,5 | 0,8 | 3.7 | 89 | 9000 | 0,206 | 271 | 251 |
| 3×185 | 8.0 | 2,5 | 0,8 | 3,9 | 93 | 9850 | 0,164 | 310 | 284 |
| 3×240 | 8.0 | 2.6 | 0,8 | 4.0 | 100 | 11100 | 0,125 | 364 | 329 |
| 3х300 | 8.0 | 2.7 | 0,8 | 4.2 | 104 | 12400 | 0,100 | 413 | 369 |
