Напряжение: 6/10 кВ, 8,7/15 кВ, 19/33 кВ, 26/35 кВ
Модель: YJV22 YJV32 YJV42...
Приложения:
Подстанция
Управление электроснабжения
Промышленное предприятие На открытом воздухе, под землей, под водой
Внутренний и кабельный канал
Преимущества:
Преимущества в основном отражаются в его хорошей электропроводности, хорошей коррозионной стойкости и стойкости к окислению, удобстве обслуживания и ремонта.

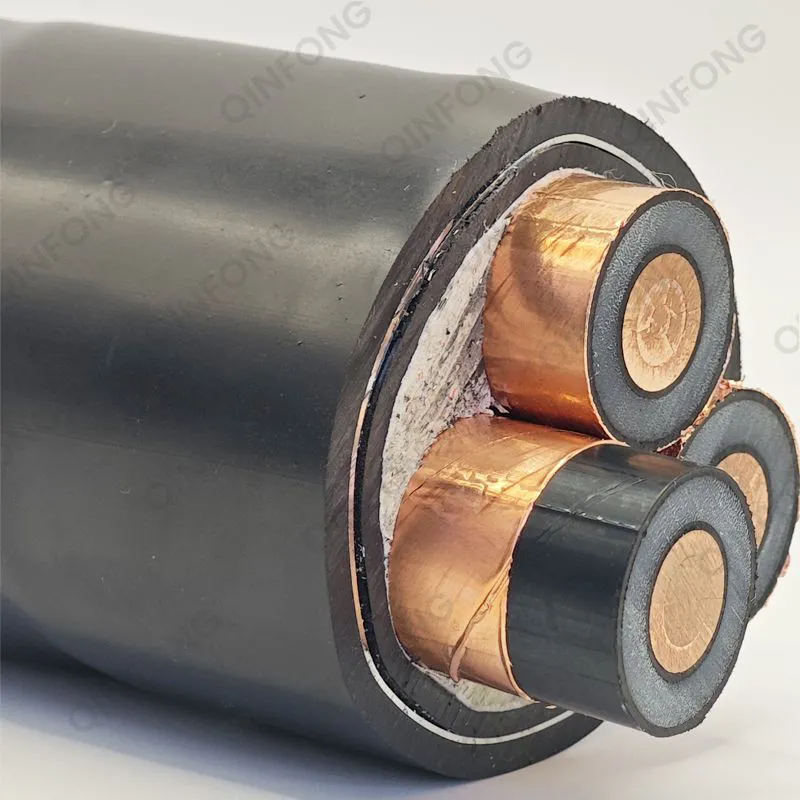

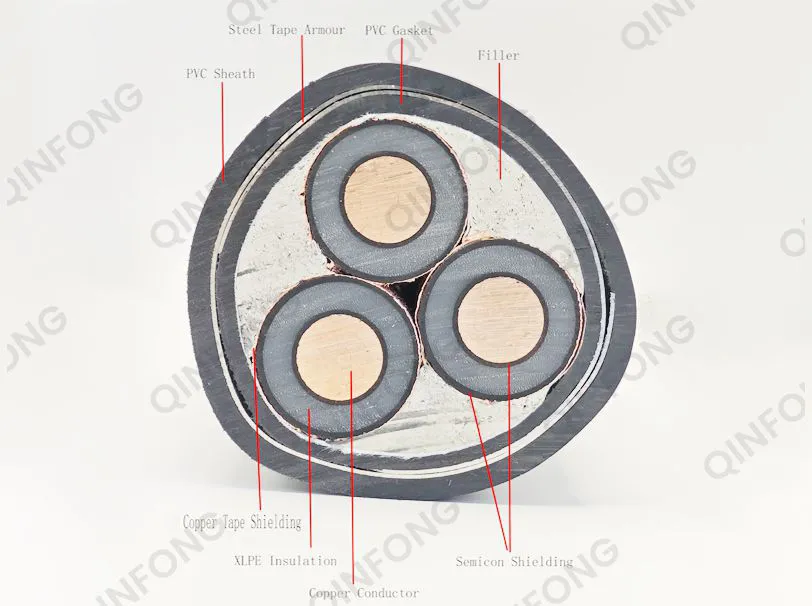

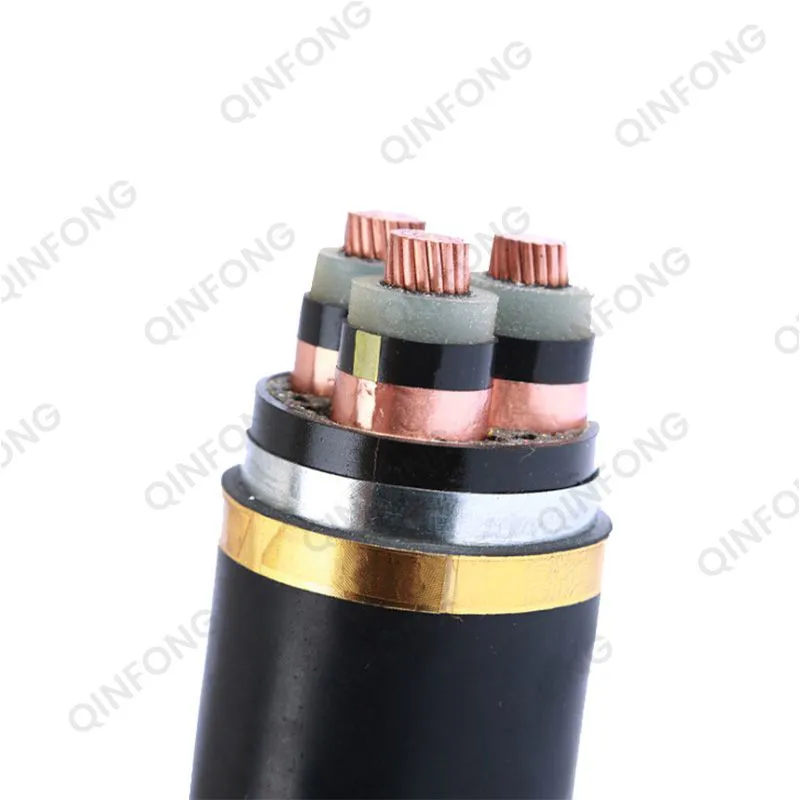

Дирижер: Бескислородная медь
Экранирование проводника: Неметаллическая полупроводниковая смесь
Изоляция: Сшитый полиэтилен
Изоляционный экран: Неметаллическая полупроводниковая смесь
Металлический щит: Медная лента
Наполнитель: Негигроскопичный материал
Обвязка: Влагостойкий нетканый материал.
Армирование: Бронирование стальной лентой (по индивидуальному заказу)
Внешняя оболочка: ПВХ/ПЭ/ЛСЖ
Физическое свойство:
Максимальная рабочая температура проводника:
70 ℃ (изоляция ПВХ), 90 ℃ (изоляция из сшитого полиэтилена)
Минимальная рабочая температура:
-5℃ (оболочка из ПВХ или LSZH), -20℃ (оболочка из полиэтилена)
Температура короткого замыкания (не более 5 секунд):
140℃-160℃ (изоляция ПВХ), 250℃ (изоляция из сшитого полиэтилена)
Технические параметры
| 3-жильный медный кабель (6/10 кВ) | |||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина прокладки ПВХ | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×35 | 3.4 | 1,6 | 0,5 | 2.4 | 50 | 3500 | 0,524 | 154 | 151 |
| 3х50 | 3.4 | 1,8 | 0,5 | 2,5 | 53 | 4000 | 0,387 | 183 | 178 |
| 3х70 | 3.4 | 1,8 | 0,5 | 2.6 | 57 | 5000 | 0,268 | 225 | 215 |
| 3х95 | 3.4 | 2 | 0,5 | 2.7 | 60 | 5850 | 0,193 | 272 | 257 |
| 3х120 | 3.4 | 2 | 0,5 | 2.9 | 64 | 7150 | 0,153 | 310 | 290 |
| 3х150 | 3.4 | 2 | 0,5 | 3.0 | 68 | 8200 | 0,124 | 348 | 323 |
| 3×185 | 3.4 | 2.2 | 0,5 | 3.1 | 71 | 9300 | 0,0991 | 396 | 363 |
| 3×240 | 3.4 | 2.2 | 0,5 | 3.3 | 78 | 11500 | 0,0754 | 462 | 418 |
| 3х300 | 3.4 | 2.2 | 0,8 | 3.4 | 83 | 13550 | 0,0601 | 523 | 467 |
| 3х400 | 3.4 | 2.4 | 0,8 | 3,6 | 86 | 17400 | 0,047 | 582 | 515 |
| 3-жильный медный кабель (8,7/15 кВ) | |||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина прокладки ПВХ | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×35 | 4,5 | 1,6 | 0,5 | 2.6 | 55 | 4100 | 0,524 | 154 | 151 |
| 3х50 | 4,5 | 1,8 | 0,5 | 2.7 | 57 | 4500 | 0,387 | 183 | 178 |
| 3х70 | 4,5 | 1,8 | 0,5 | 2,8 | 61 | 5500 | 0,268 | 225 | 215 |
| 3х95 | 4,5 | 2 | 0,5 | 2.9 | 66 | 6500 | 0,193 | 272 | 257 |
| 3х120 | 4,5 | 2 | 0,5 | 3.0 | 69 | 7600 | 0,153 | 310 | 290 |
| 3х150 | 4,5 | 2 | 0,5 | 3.1 | 73 | 8700 | 0,124 | 348 | 323 |
| 3×185 | 4,5 | 2.2 | 0,5 | 3.3 | 77 | 9950 | 0,0991 | 396 | 363 |
| 3×240 | 4,5 | 2.2 | 0,5 | 3.4 | 81 | 12200 | 0,0754 | 462 | 418 |
| 3х300 | 4,5 | 2.2 | 0,8 | 3,6 | 88 | 15000 | 0,0601 | 523 | 467 |
| 3х400 | 4,5 | 2.4 | 0,8 | 3,8 | 92 | 18500 | 0,047 | 582 | 515 |
| 3-жильный медный кабель (12/20 кВ) | |||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина прокладки ПВХ | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×35 | 5,5 | 1,7 | 0,5 | 2,8 | 59 | 4300 | 0,524 | 154 | 151 |
| 3х50 | 5,5 | 1,8 | 0,5 | 2.9 | 62 | 5000 | 0,387 | 183 | 178 |
| 3х70 | 5,5 | 1,9 | 0,5 | 3.0 | 66 | 5800 | 0,268 | 225 | 215 |
| 3х95 | 5,5 | 1,9 | 0,5 | 3.2 | 68 | 7000 | 0,193 | 272 | 257 |
| 3х120 | 5,5 | 2 | 0,5 | 3.3 | 70 | 7850 | 0,153 | 310 | 290 |
| 3х150 | 5,5 | 2 | 0,5 | 3.4 | 74 | 9150 | 0,124 | 348 | 323 |
| 3×185 | 5,5 | 2.1 | 0,5 | 3,5 | 80 | 10500 | 0,0991 | 396 | 363 |
| 3×240 | 5,5 | 2.2 | 0,5 | 3.7 | 88 | 13550 | 0,0754 | 462 | 418 |
| 3×300 | 5,5 | 2.3 | 0,5 | 3,9 | 92 | 15850 | 0,0601 | 523 | 467 |
| 3×400 | 5,5 | 2.4 | 0,8 | 4.0 | 96 | 18300 | 0,047 | 582 | 515 |
| 3-жильный кабель с медным проводником (18/30 кВ, 19/33 кВ, 26/35 кВ) | |||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина прокладки ПВХ | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3х50 | 8.0 | 2.2 | 0,8 | 3.2 | 75 | 6650 | 0,387 | 183 | 178 |
| 3×70 | 8.0 | 2.3 | 0,8 | 3.3 | 78 | 7650 | 0,268 | 225 | 215 |
| 3х95 | 8.0 | 2.4 | 0,8 | 3,5 | 83 | 8700 | 0,193 | 272 | 257 |
| 3×120 | 8.0 | 2.4 | 0,8 | 3,6 | 87 | 10700 | 0,153 | 310 | 290 |
| 3х150 | 8.0 | 2,5 | 0,8 | 3.7 | 90 | 11750 | 0,124 | 348 | 323 |
| 3×185 | 8.0 | 2,5 | 0,8 | 3,9 | 94 | 13500 | 0,0991 | 396 | 363 |
| 3×240 | 8.0 | 2.6 | 0,8 | 4.0 | 100 | 15500 | 0,0754 | 462 | 418 |
| 3×300 | 8.0 | 2.7 | 0,8 | 4.2 | 106 | 17800 | 0,0601 | 523 | 467 |
