Напряжение: 0,6/1 кВ
Модель: YJLV22 YJLV32 YJLV42...
Приложения:
Передача энергии
Электрические системы в зданиях
Промышленный контроль и автоматизация
Транспорт
Описание преимуществ продукта:
К преимуществам силового кабеля с алюминиевым сердечником в основном относятся низкая стоимость, легкий вес, хорошая устойчивость к коррозии и окислению.

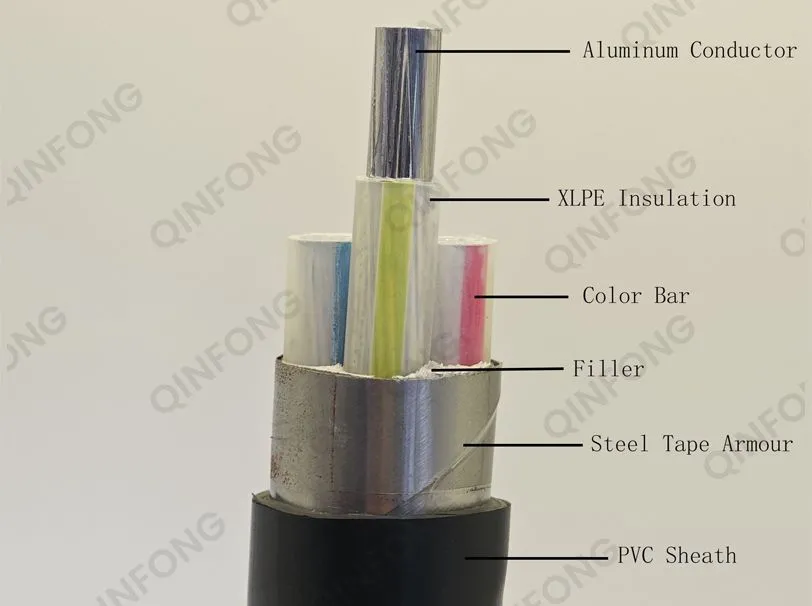

Дирижер: Бескислородный алюминий
Изоляционный материал: Сшитый полиэтилен
Цвет изоляции: Естественный цвет или по индивидуальному заказу
Наполнительный материал: Негигроскопичный материал
Внутренняя оболочка: ПВХ
Армирование: Бронирование стальной лентой (или по индивидуальному заказу)
Внешняя оболочка: ПВХ/ПЭ
Цвет оболочки: Черный
Физическое свойство:
Максимальная рабочая температура проводника:
70 ℃ (изоляция ПВХ), 90 ℃ (изоляция из сшитого полиэтилена)
Минимальная рабочая температура:
-5℃ (оболочка из ПВХ или LSZH), -20℃ (оболочка из полиэтилена)
Температура короткого замыкания (не более 5 секунд):
140℃-160℃ (изоляция ПВХ), 250℃ (изоляция из сшитого полиэтилена)
Технические параметры
| 3+1-жильный силовой кабель с алюминиевой жилой и изоляцией из сшитого полиэтилена, стальной лентой, бронированной ПВХ-оболочкой (0,6/1 кВ) | ||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×4+1×2,5 | 0,7/0,7 | 0,2 | 1,8 | 15,5 | 318 | 7,41/12,1 | / | 30 |
| 3×6+1×4 | 0,7/0,7 | 0,2 | 1,8 | 16,8 | 371 | 4,61/7,41 | / | 38 |
| 3×10+1×6 | 0,7/0,7 | 0,2 | 1,8 | 19,3 | 478 | 3,08/4,61 | 50 | 47 |
| 3×16+1×10 | 0,7/0,7 | 0,2 | 1,8 | 22.1 | 615 | 1,91/3,08 | 64 | 62 |
| 3×25+1×16 | 0,9/0,7 | 0,2 | 1,8 | 25.1 | 794 | 1,20/1,91 | 86 | 78 |
| 3×35+1×16 | 0,9/0,7 | 0,2 | 1,8 | 26,8 | 926 | 0,868/1,91 | 105 | 94 |
| 3×50+1×25 | 1,0/0,9 | 0,2 | 1,9 | 30,2 | 1175 | 0,641/1,20 | 125 | 110 |
| 3×70+1×35 | 1,1/0,9 | 0,2 | 2.0 | 35,1 | 1570 г. | 0,443/0,868 | 165 | 135 |
| 3×95+1×50 | 1,1/1,0 | 0,5 | 2.2 | 40,4 | 2359 | 0,320/0,641 | 200 | 160 |
| 3×120+1×70 | 12./1.1 | 0,5 | 2.3 | 45 | 2886 | 0,253/0,443 | 235 | 185 |
| 3×150+1×70 | 1,4/1,1 | 0,5 | 2,5 | 49,1 | 3396 | 0,206/0,443 | 270 | 205 |
| 3×185+1×95 | 1,6/1,1 | 0,5 | 2,8 | 54,3 | 4070 | 0,164/0,320 | 310 | 235 |
| 3×240+1×120 | 1,7/1,2 | 0,5 | 2,8 | 59,1 | 4855 | 0,125/0,253 | 365 | 260 |
| 3×300+1×150 | 1,8/1,4 | 0,5 | 3.0 | 66,0 | 6028 | 0,100/0,206 | 420 | 290 |
| 4+1-жильный силовой кабель с алюминиевой жилой и изоляцией из сшитого полиэтилена, стальной лентой, бронированной ПВХ-оболочкой (0,6/1 кВ) | ||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 4×4+1×2,5 | 0,7/0,7 | 0,2 | 1,8 | 16.3 | 365 | 7,41/12,1 | / | 30 |
| 4×6+1×4 | 0,7/0,7 | 0,2 | 1,8 | 17,7 | 429 | 4,61/7,41 | / | 38 |
| 4×10+1×6 | 0,7/0,7 | 0,2 | 1,8 | 20.3 | 561 | 3,08/4,61 | 50 | 47 |
| 4×16+1×10 | 0,7/0,7 | 0,2 | 1,8 | 24 | 728 | 1,91/3,08 | 64 | 62 |
| 4×25+1×16 | 0,9/0,7 | 0,2 | 1,8 | 28,1 | 974 | 1,20/1,91 | 86 | 78 |
| 4×35+1×16 | 0,9/0,7 | 0,2 | 1,9 | 29,6 | 1134 | 0,868/1,91 | 105 | 94 |
| 4×50+1×25 | 1,0/0,9 | 0,2 | 2.0 | 34 | 1505 | 0,641/1,20 | 125 | 110 |
| 4×70+1×35 | 1,1/0,9 | 0,5 | 2.2 | 40,3 | 2351 | 0,443/0,868 | 165 | 135 |
| 4×95+1×50 | 1,1/1,0 | 0,5 | 2.3 | 44,8 | 2907 | 0,320/0,641 | 200 | 160 |
| 4×120+1×70 | 12./1.1 | 0,5 | 2.6 | 50,2 | 3588 | 0,253/0,443 | 235 | 185 |
| 4×150+1×70 | 1,4/1,1 | 0,5 | 2,8 | 54,6 | 4215 | 0,206/0,443 | 270 | 205 |
| 4×185+1×95 | 1,6/1,1 | 0,5 | 2,9 | 60,5 | 5133 | 0,164/0,320 | 310 | 235 |
| 4×240+1×120 | 1,7/1,2 | 0,5 | 3.0 | 67,1 | 6289 | 0,125/0,253 | 365 | 260 |
| 4×300+1×150 | 1,8/1,4 | 0,5 | 3.2 | 73,7 | 7544 | 0,100/0,206 | 420 | 290 |
| 3+2-жильный силовой кабель с алюминиевой жилой и изоляцией из сшитого полиэтилена, стальной лентой, бронированной ПВХ-оболочкой (0,6/1 кВ) | ||||||||
| Количество жил и номинальное сечение | Толщина изоляции | Толщина стальной ленты | Толщина оболочки | Прибл. Общий диаметр | Прибл. Масса | Макс. Сопротивление постоянного тока проводника (20 ℃) | Текущая пропускная способность (Ом/км) | |
| (мм2) | (мм) | (мм) | (мм) | (мм) | (кг/км) | （Ом/км） | В воздухе (А) | В земле (А) |
| 3×4+2×2,5 | 0,7/0,7 | 0,2 | 1,8 | 16,6 | 354 | 7,41/12,1 | / | 30 |
| 3×6+2×4 | 0,7/0,7 | 0,2 | 1,8 | 18 | 416 | 4,61/7,41 | / | 38 |
| 3×10+2×6 | 0,7/0,7 | 0,2 | 1,8 | 20,9 | 531 | 3,08/4,61 | 50 | 47 |
| 3×16+2×10 | 0,7/0,7 | 0,2 | 1,8 | 24 | 694 | 1,91/3,08 | 64 | 62 |
| 3×25+2×16 | 0,9/0,7 | 0,2 | 1,8 | 28,1 | 920 | 1,20/1,91 | 86 | 78 |
| 3×35+2×16 | 0,9/0,7 | 0,2 | 1,9 | 29,6 | 1034 | 0,868/1,91 | 105 | 94 |
| 3×50+2×25 | 1,0/0,9 | 0,2 | 2.0 | 34 | 1400 | 0,641/1,20 | 125 | 110 |
| 3×70+2×35 | 1,1/0,9 | 0,5 | 2.2 | 40,3 | 2153 | 0,443/0,868 | 165 | 135 |
| 3×95+2×50 | 1,1/1,0 | 0,5 | 2.3 | 44,8 | 2658 | 0,320/0,641 | 200 | 160 |
| 3×120+2×70 | 12./1.1 | 0,5 | 2,5 | 50,2 | 3329 | 0,253/0,443 | 235 | 185 |
| 3×150+2×70 | 1,4/1,1 | 0,5 | 2.6 | 54,6 | 3790 | 0,206/0,443 | 270 | 205 |
| 3×185+2×95 | 1,6/1,1 | 0,5 | 2,8 | 60,5 | 4575 | 0,164/0,320 | 310 | 235 |
| 3×240+2×120 | 1,7/1,2 | 0,5 | 3.0 | 67,1 | 5564 | 0,125/0,253 | 365 | 260 |
| 3×300+2×150 | 1,8/1,4 | 0,5 | 3.2 | 73,7 | 6801 | 0,100/0,206 | 420 | 290 |
