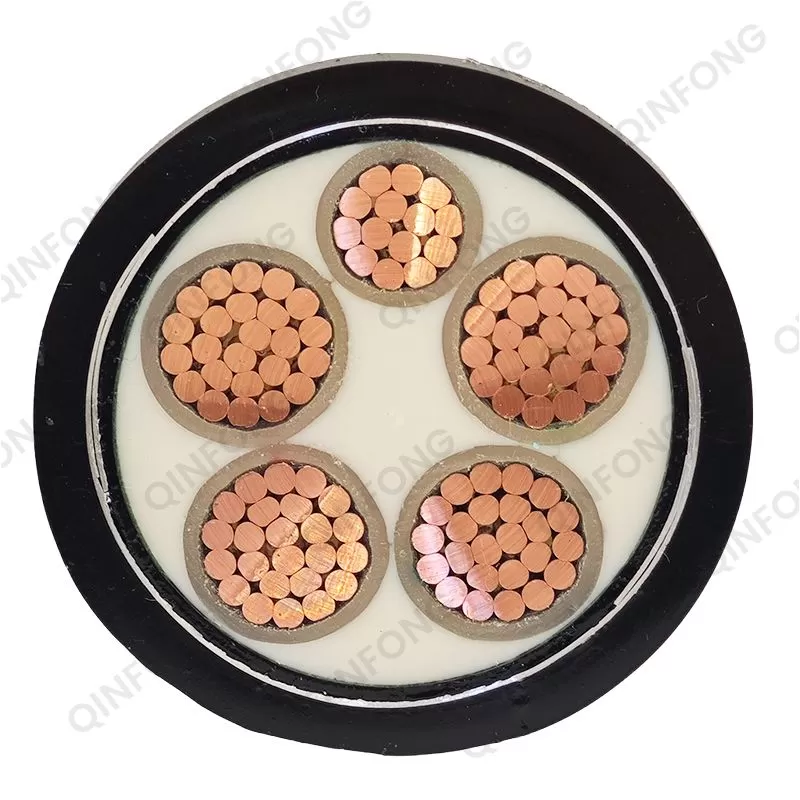

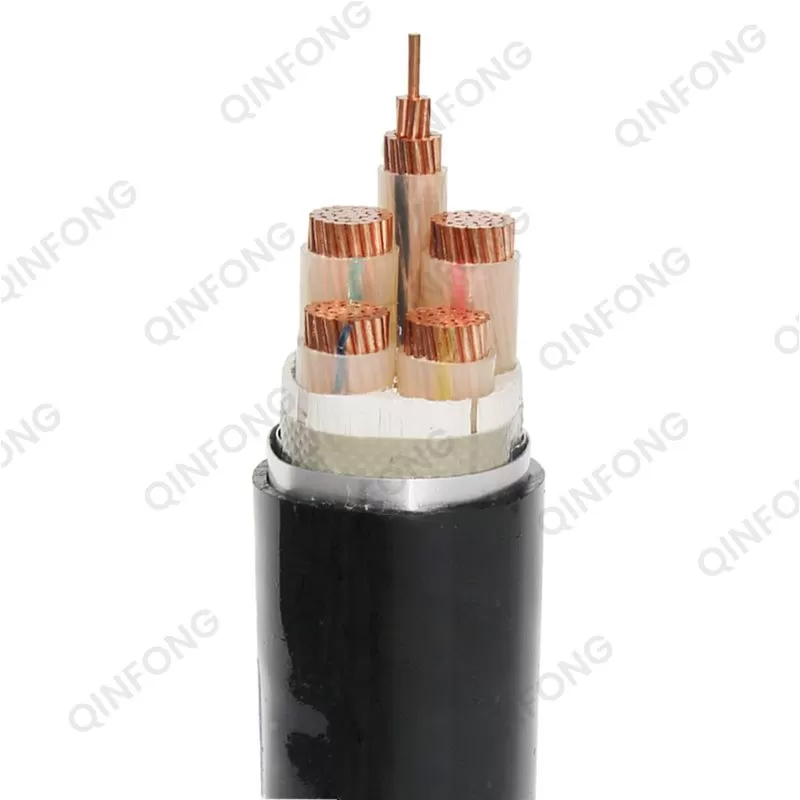

Силовой кабель с медной жилой и стальной лентой
Силовой кабель с медной жилой и стальной лентой
Силовой кабель с медной жилой и стальной лентой
Силовой кабель с медной жилой и стальной лентой
Силовой кабель с медной жилой и стальной лентой
Силовой кабель с медной жилой и стальной лентой

Силовой кабель с медной жилой и стальной лентой

Делиться:

Напряжение: 0,6/1 кВ

Модель: YJV22 YJV32 YJV42...


Приложение:


Передача энергии

Электросистемы в зданиях

Промышленный контроль и автоматизация

Транспорт

Преимущества:

‌Преимущества силовых кабелей с медным сердечником в основном отражаются в их физических и электрических свойствах, включая низкое удельное сопротивление, высокую прочность, хорошую пластичность, высокую усталостную прочность, хорошую стабильность, большую пропускную способность по току, низкие потери напряжения, низкое энергопотребление, низкую температуру нагрева. , стойкость к окислению и коррозионная стойкость.

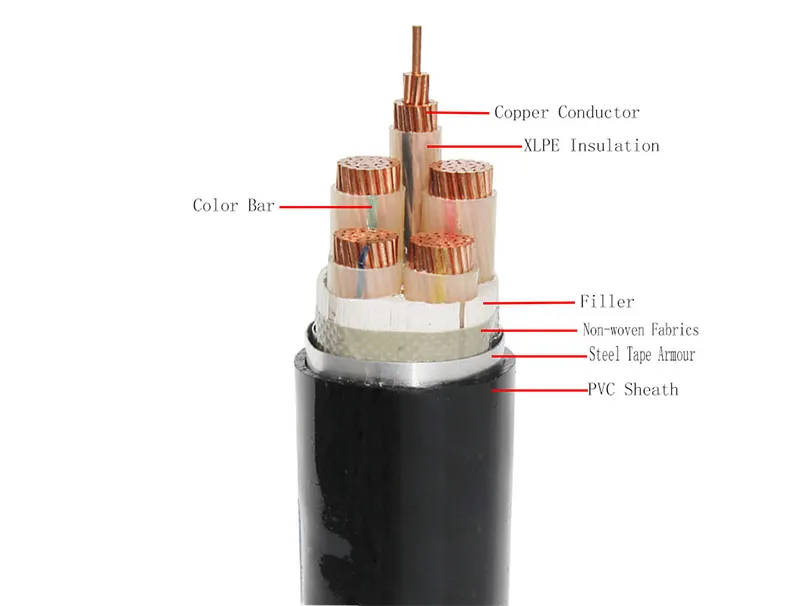

Дирижер: Бескислородная медь

Изоляционный материал: Сшитый полиэтилен

Цвет изоляции: Естественный цвет или по индивидуальному заказу

Наполнительный материал: Негигроскопичный материал

Внутренняя оболочка: ПВХ

Армирование: Бронирование стальной лентой (или по индивидуальному заказу)

Внешняя оболочка: ПВХ/ПЭ

Цвет оболочки: Черный


Физическое свойство:

Максимальная рабочая температура проводника:

70 ℃ (изоляция ПВХ), 90 ℃ (изоляция из сшитого полиэтилена)


Минимальная рабочая температура:

-5℃ (оболочка из ПВХ или LSZH), -20℃ (оболочка из полиэтилена)


Температура короткого замыкания (не более 5 секунд):

140℃-160℃ (изоляция ПВХ), 250℃ (изоляция из сшитого полиэтилена)

Технические параметры

3+1-жильный силовой кабель с медной жилой и изоляцией из сшитого полиэтилена, стальной лентой, бронированной ПВХ-оболочкой (0,6/1 кВ)
Количество жил и номинальное сечение Толщина изоляции Толщина стальной ленты Толщина оболочки Прибл. Общий диаметр Прибл. Масса Макс. Сопротивление постоянного тока проводника (20 ℃) Текущая пропускная способность (Ом/км)
(мм2) (мм) (мм) (мм) (мм) (кг/км) (Ом/км) В воздухе (А) В земле (А)
3×4+1×2,5 0,7/0,7 0,2 1,8 15,5 368 4,61/7,41 37 51
3×6+1×4 0,7/0,7 0,2 1,8 16,8 465 3,08/4,61 47 64
3×10+1×6 0,7/0,7 0,2 1,8 19,3 633 1,83/3,08 65 86
3×16+1×10 0,7/0,7 0,2 1,8 22.1 890 1,15/1,83 84 110
3×25+1×16 0,9/0,7 0,2 1,8 25.1 1272 0,727/1,15 110 140
3×35+1×16 0,9/0,7 0,2 1,8 26,8 1583 г. 0,524/1,15 135 170
3×50+1×25 1,0/0,9 0,2 1,9 30,2 2030 год 0,387/0,727 170 205
3×70+1×35 1,1/0,9 0,2 2.0 35,1 2810 0,268/0,524 215 250
3×95+1×50 1,1/1,0 0,5 2.2 40,4 4135 0,193/0,387 265 300
3×120+1×70 12./1.1 0,5 2.3 45 5135 0,153/0,268 310 345
3×150+1×70 1,4/1,1 0,5 2,5 49,1 6120 0,124/0,268 350 385
3×185+1×95 1,6/1,1 0,5 2,8 54,3 7616 0,0991/0,193 405 435
3×240+1×120 1,7/1,2 0,5 2,8 59,1 9679 0,0754/0,153 480 500
3×300+1×150 1,8/1,4 0,5 3.0 66,0 11889 0,0601/0,124 555 565
Силовой кабель с медной жилой, 4+1, с изоляцией из сшитого полиэтилена, стальной лентой, бронированной ПВХ-оболочкой (0,6/1 кВ)
Количество жил и номинальное сечение Толщина изоляции Толщина стальной ленты Толщина оболочки Прибл. Общий диаметр Прибл. Масса Макс. Сопротивление постоянного тока проводника (20 ℃) Текущая пропускная способность (Ом/км)
(мм2) (мм) (мм) (мм) (мм) (кг/км) (Ом/км) В воздухе (А) В земле (А)
4×4+1×2,5 0,7/0,7 0,2 1,8 16.3 434 4,61/7,41 37 51
4×6+1×4 0,7/0,7 0,2 1,8 17,7 549 3,08/4,61 47 64
4×10+1×6 0,7/0,7 0,2 1,8 20.3 759 1,83/3,08 65 86
4×16+1×10 0,7/0,7 0,2 1,8 24 1079 1,15/1,83 84 110
4×25+1×16 0,9/0,7 0,2 1,8 28,1 1557 г. 0,727/1,15 110 140
4×35+1×16 0,9/0,7 0,2 1,9 29,6 1962 год 0,524/1,15 135 170
4×50+1×25 1,0/0,9 0,2 2.0 34 2601 0,387/0,727 170 205
4×70+1×35 1,1/0,9 0,2 2.2 40,3 3916 0,268/0,524 215 250
4×95+1×50 1,1/1,0 0,5 2.3 44,8 5260 0,193/0,387 265 300
4×120+1×70 12./1.1 0,5 2.6 50,2 6545 0,153/0,268 310 345
4×150+1×70 1,4/1,1 0,5 2,8 54,6 7780 0,124/0,268 350 385
4×185+1×95 1,6/1,1 0,5 2,9 60,5 9688 0,0991/0,193 405 435
4×240+1×120 1,7/1,2 0,5 3.0 67,1 12253 0,0754/0,153 480 500
4×300+1×150 1,8/1,4 0,5 3.2 73,7 15078 0,0601/0,124 555 565
3+2-жильный силовой кабель с медной жилой, изоляцией из сшитого полиэтилена, стальной лентой, бронированной ПВХ-оболочкой (0,6/1 кВ)
Количество жил и номинальное сечение Толщина изоляции Толщина стальной ленты Толщина оболочки Прибл. Общий диаметр Прибл. Масса Макс. Сопротивление постоянного тока проводника (20 ℃) Текущая пропускная способность (Ом/км)
(мм2) (мм) (мм) (мм) (мм) (кг/км) (Ом/км) В воздухе (А) В земле (А)
3×4+2×2,5 0,7/0,7 0,2 1,8 16,6 412 4,61/7,41 37 51
3×6+2×4 0,7/0,7 0,2 1,8 18 525 3,08/4,61 47 64
3×10+2×6 0,7/0,7 0,2 1,8 20,9 714 1,83/3,08 65 86
3×16+2×10 0,7/0,7 0,2 1,8 24 1016 1,15/1,83 84 110
3×25+2×16 0,9/0,7 0,2 1,8 28,1 1465 0,727/1,15 110 140
3×35+2×16 0,9/0,7 0,2 1,9 29,6 1769 г. 0,524/1,15 135 170
3×50+2×25 1,0/0,9 0,2 2.0 34 2316 0,387/0,727 170 205
3×70+2×35 1,1/0,9 0,5 2.2 40,3 3230 0,268/0,524 215 250
3×95+2×50 1,1/1,0 0,5 2.3 44,8 4766 0,193/0,387 265 300
3×120+2×70 12./1.1 0,5 2,5 50,2 6080 0,153/0,268 310 345
3×150+2×70 1,4/1,1 0,5 2.6 54,6 7005 0,124/0,268 350 385
3×185+2×95 1,6/1,1 0,5 2,8 60,5 8767 0,0991/0,193 405 435
3×240+2×120 1,7/1,2 0,5 3.0 67,1 11105 0,0754/0,153 480 500
3×300+2×150 1,8/1,4 0,5 3.2 73,7 13645 0,0601/0,124 555 565
